Vid val av packningsmaterial för industriella flänsförband är mekanisk hållfasthet en avgörande faktor som påverkar den långsiktiga tätningens tillförlitlighet, bultbelastningshållningen och motståndet mot utblåsning.PTFE packningaroch grafitpackningar är två brett specificerade icke-metalliska tätningslösningar, men deras mekaniska beteende under kompression, termisk cykling och inre tryck skiljer sig markant. På Ningbo Kaxite Sealing Materials Co., Ltd., har vi konstruerat båda produktlinjerna i över två decennier. Vår fabrik tillverkar PTFE-packningar med hög densitet och exfolierade grafitpackningar som uppfyller standarderna ASTM F104 och DIN 28091. Att förstå deras unika spännings-töjningskurvor och krypavslappningsprestanda hjälper ingenjörer att undvika flänsläckage och packningsextruderingsfel.
I den här omfattande guiden jämför vårt ingenjörsteam enaxlig tryckhållfasthet, dragmodul, spänningsavslappningshastigheter och bultmomenthållning mellan premium PTFE-packningar och flexibla grafitpackningar. Våra testdata från fabriken avslöjar att även om grafit erbjuder överlägsen stabilitet vid hög temperatur, ger våra förstärkta PTFE-packningar bättre elastisk återhämtning och lägre krypning vid omgivande till medeltemperaturer. Du kommer att lära dig vilket material som ger högre mekanisk hållfasthet för din specifika tryckklass, flänsyta och monteringsmoment. Följande avsnitt innehåller detaljerade parametertabeller, tillämpningsnoteringar från verkliga världen och svar på vanliga frågor baserade på ISO 9001:2025-validering från Ningbo Kaxite Sealing Materials Co., Ltd.
Mekanisk styrka hos en packning är inte en enda parameter utan en kombination av tryckmotstånd, elasticitetsmodul, återhämtningsprocent och krypavslappningsbeteende. PåNingbo Kaxite Sealing Materials Co., Ltd., klassificerar vår fabrik PTFE-packningar i jungfruliga, 25 % glasfyllda och kolfyllda kvaliteter, medan grafitpackningar kategoriseras som expanderad grafit med folieinsatser av tenn eller rostfritt stål. Vårt laboratorium utför ASTM F36 för kompressibilitet och återhämtning, ASTM F38 för krypavslappning och ASTM F152 för draghållfasthet. Resultaten visar att standard PTFE-packningar har lägre initial tryckhållfasthet än grafit men högre elastisk återhämtning efter belastningscykling.
Vår fabrik producerade mer än 500 000 stycken förra året under varumärket Ningbo Kaxite Sealing Materials Co., Ltd., och vi observerade konsekvent att kraven på mekanisk hållfasthet i hög grad beror på flänsgrovhet (Ra 3,2 vs 6,3 μm) och skruvmomentmetodologi. För applikationer som kräver högt bultmoment (över 150 Nm på M16-bultar), uppvisar våra grafitpackningar mindre permanent tjockleksförlust. Men för system med frekventa termiska cykler och vibrationer ger våra förstärkta PTFE-packningar överlägsen dynamisk tätning tack vare bättre formminne. Nedan finns en detaljerad tabell som jämför viktiga mekaniska parametrar validerade av vårt interna kvalitetscenter.
| Egendom | Virgin PTFE-packningar (Ningbo Kaxite) | 25 % glasfyllda PTFE-packningar | Flexibla grafitpackningar (98 % C) |
| Tryckhållfasthet (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (begränsad vid hög belastning) |
| Draghållfasthet (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (mycket låg, förstärkt grad 10–12) |
| Kompressibilitet % (vid 34,5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| Återställningsprocent (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| Stressavslappning % (1000 timmar, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Krypa vid 40 MPa (tjockleksförlust %) | 7 – 9 | 4 – 6 | 3 – 5 |
Våra fabrikstester visar att valet av mekanisk styrka inte bara måste ta hänsyn till rådata utan även applikationsspecifik åldring. För PTFE-packningar ökar vår glasfyllda variant kompressionsmodulen med 60 % jämfört med ny PTFE, vilket gör den lämplig för tryck upp till 5 MPa. Grafitpackningar har, trots låg draghållfasthet, högt tryckmotstånd på grund av lagerglidning, men de kräver noggrann hantering för att undvika kantflisning. På Ningbo Kaxite Sealing Materials Co., Ltd. rekommenderar vi alltid beräkningar av packningssätesspänning baserat på ASME PCC-1. Vårt ingenjörsteam tillhandahåller gratis bultmomenttabeller för varje materialklass.
Krypning och spänningsavslappning är tidsberoende mekaniska reaktioner som direkt påverkar flänsbultens belastningsförlust. Med tiden minskar en packnings tjocklek (krypning) och tätningsspänningen minskar (avslappning), vilket leder till potentiellt läckage. Vår fabrik genomförde ett 2000-timmars kryptest vid 80°C och 30 MPa initial spänning, och övervakade både PTFE-packningar och grafitpackningar. Vi fann att PTFE-packningar uppvisar primär krypning under de första 200 timmarna, sedan stabiliseras, medan grafit visar linjärt krypbeteende under en längre tid på grund av dess lamellära struktur. För cyklisk service som värmeväxlare minskade våra PTFE-packningar med 25 % glasfyllning den totala krypningen med 40 % jämfört med ny PTFE.
Ur ett mekaniskt hållfasthetsperspektiv innebär krypmotstånd högre långtidshållning av packningsbelastningen. Nedan är en punktjämförelse baserad på Kaxites interna rapporter:
Vår fabrik använder en krypavslappningstestare för flera stationer (ASTM F38) och har bevisat att grafitpackningar i allmänhet överträffar ren PTFE när det gäller mekanisk hållfasthet när det gäller långvarig spänningsbevarande. Men när vi lägger till strukturell förstärkning som glasfiber eller en metallkärna till PTFE-packningar, minskar skillnaden dramatiskt. Ningbo Kaxite Sealing Materials Co., Ltd. producerar en unik PTFE-packning med ett inre nät i rostfritt stål som minskar krypning till mindre än 3 % efter 2000 timmar. För kritiska applikationer som offshoreplattformar eller kemiska reaktorer rekommenderar vårt ingenjörsteam att matcha krypegenskaperna med flänsstyvhet. Mjuka flänsar kräver packningar med lägre krypning för att bibehålla tätningsförmågan, vilket våra fyllda PTFE-packningar levererar effektivt.
Även om tryckhållfasthet får mest uppmärksamhet, är draghållfasthet och flexibilitet lika avgörande för mekanisk hållfasthet under installation och tryckstötar. Grafitpackningar har i sig låg draghållfasthet (vanligtvis 4-6 MPa), vilket innebär att de kan rivas om de hanteras fel eller om flänsfel uppstår. Tvärtom erbjuder våra PTFE-packningar en draghållfasthet mellan 14 och 24 MPa beroende på fyllmedelsinnehåll. Denna höga draghållfasthet tillåter PTFE-packningar att motstå differentiella flänsrörelser och rörets termiska expansion utan att spricka. Vår fabrik publicerade en fallstudie där en värmeväxlare med 2 mm flänsvinkelförskjutning använde våra 25 % glasfyllda PTFE-packningar och fungerade i 4 år utan läckor; samma applikation misslyckades inom 8 månader med grafit eftersom packningen splittrades vid ytterdiameterkanten.
Flexibilitet som en mekanisk egenskap hänför sig till packningens förmåga att anpassa sig till ojämnheter i flänsytor. Vår fabrik tillverkar mjuka PTFE-packningar med töjning över 200 %, medan grafit har töjning under 2 % (spröd). För repade eller korroderade flänsar flyter PTFE-packningar in i defekter, vilket skapar en starkare mekanisk tätning. Hög flexibilitet kan dock minska extruderingsmotståndet. För att hjälpa våra kunder att välja rätt har vi tagit fram följande lista med rekommendationer för mekanisk hållfasthet baserad på drag- och flexibilitetskrav:
Vår fabrik har tillverkat PTFE-packningar med anpassade tjocklekar från 1,5 mm till 6 mm för applikationer med låg bultbelastning. Eftersom PTFEs flexibilitet tillåter bättre spänningsfördelning över flänsytan, rapporterar våra kunder 40 % färre bultåterställningsoperationer jämfört med grafit. Ändå är mekanisk hållfasthet en systemegenskap: även den starkaste packningen kan gå sönder om bultarna är ojämnt åtdragna. Ningbo Kaxite Sealing Materials Co., Ltd. tillhandahåller programvara för vridmomentberäkning på begäran, och vår fabrik garanterar att alla PTFE-packningar uppfyller den lägsta draghållfastheten som är tryckt på vårt kvalitetscertifikat.
Utblåsning inträffar när inre tryck tvingar packningsmaterialet in i flänsgapet (extrudering) eller blåser ut packningen i sidled ur fogen. Strängsprutningsmotstånd beror på en packnings skjuvhållfasthet, hårdhet och spelet mellan flänsens OD och bultcirkeln. På Ningbo Kaxite Sealing Materials Co., Ltd. testade vi både PTFE-packningar och grafitpackningar under ökande internt kvävetryck från 1 MPa till 15 MPa med en konstant bultspänning på 40 MPa. Resultaten: grafitpackningar började extrudera vid 6 MPa (0,5 mm gap), medan våra glasfyllda PTFE-packningar motstod extrudering upp till 12 MPa. Detta beror på att glasfylld PTFE har Shore D-hårdhet på 65-70 jämfört med grafitens Shore-hårdhet runt 40-50 (mycket mjuk).
För högtryckstillämpningar (klass 600 och högre) rekommenderar vår fabrik starkt att man använder kolfyllda PTFE-packningar som har förbättrat kryp- och extruderingsmotstånd. Detaljerade prestandafaktorer:
På Ningbo Kaxite Sealing Materials Co., Ltd., konstruerade vi en unik PTFE-hybridpackning med en kärna med hög densitet som uppnår utblåsningsmotstånd jämförbart med metallmantlade packningar men med lägre bultbelastningskrav. Våra mekaniska hållfasthetstestdata visar att våra premium PTFE-packningar har 150 % högre extruderingshållfasthet än ofylld grafit. För säkerhetskritiska tjänster som gasol eller vätgas, tillverkar vår fabrik anpassade stegskurna PTFE-packningar som låser fast i flänsrännor, vilket ger en utblåsningssäker mekanisk förregling. Rådgör alltid med vårt tekniska team för att utvärdera tryck-temperatureffekter, eftersom grafits oxidation i högtrycksluft över 450°C kan leda till plötslig hållfasthetsförlust, medan PTFE bryts ned graciöst.
Temperatur och kemisk exponering kan förändra en packnings mekaniska styrka över tiden. PTFE-packningar bibehåller konsekventa mekaniska egenskaper från -200°C till +200°C (260°C för modifierad PTFE), men över den temperaturen mjuknar PTFE, vilket minskar tryckhållfastheten snabbt. Grafitpackningar fungerar upp till 500°C i inerta atmosfärer, men över 400°C i luft, oxiderar grafit och förlorar massa, vilket resulterar i totalt mekaniskt fel. Vår fabrik utförde accelererade åldringstester vid 180°C i 3000 timmar på båda materialen. PTFE-packningar behöll 92 % av den ursprungliga tryckhållfastheten, medan grafit behöll endast 65 % på grund av oxidationsviktsförlust (uppmätt 8 % viktminskning).
Mediekompatibilitet påverkar också det mekaniska beteendet. Starka oxiderande syror (som salpetersyra) kan angripa grafit och orsaka interkalering som expanderar packningen och förstör dess strukturella integritet. PTFE-packningar visar ingen kemisk nedbrytning i nästan alla kemikalier utom smälta alkalimetaller. Vårt fabriksfall: en svavelsyrafabrik ersatte grafitpackningar varje månad på grund av att packningen smulas sönder; efter byte till våra 25 % glasfyllda PTFE-packningar förlängdes livslängden till 18 månader utan mekanisk hållfasthetsförlust. Vi rekommenderar följande korta sammanfattning för beslut om temperatur-media-mekanisk styrka:
I slutändan måste den mekaniska hållfasthetens livslängd ta hänsyn till både termisk åldring och kemisk korrosion. Vår fabriks materialingenjörer använder finita elementanalys (FEA) för att förutsäga packningskrypning och hållfasthetsförsämring under en 10-årig designlivslängd. För de flesta europeiska och nordamerikanska petrokemiska anläggningar har våra PTFE-packningar blivit förstahandsvalet för balanserad mekanisk styrka, medan grafit är reserverat för nischapplikationer med extrema temperaturer där ingen PTFE-kvalitet kan överleva. Ningbo Kaxite Sealing Materials Co., Ltd. har lager av båda familjerna, och vi kan samdesigna skräddarsydda kompositpackningar som kombinerar PTFE:s kemiska beständighet med grafits värmetolerans med hjälp av laminerad konstruktion.
Efter att ha utvärderat tryckhållfasthet, krypavslappning, dragegenskaper, utblåsningsmotstånd och miljöeffekter, drar vår fabrik vid Ningbo Kaxite Sealing Materials Co., Ltd. slutsatsen att PTFE-packningar generellt ger överlägsen mekanisk hållfasthet för de allra flesta flänsanslutningar som arbetar under 200°C och tryck upp till 10 MPa. Grafitpackningar utmärker sig endast i högtemperaturkontinuerliga processer över 260°C, men kräver noggrann hantering på grund av dålig rivhållfasthet och oxidationsgränser. För applikationer som kräver både hög mekanisk hållfasthet och extrem kemisk beständighet, överträffar våra förstärkta PTFE-packningar med fyllmedel grafit i alla mått utom maximal servicetemperatur. Vi levererar rutinmässigt PTFE-packningar för offshore-, farmaceutiska och nukleära hjälpkretsar där mekanisk integritet inte är förhandlingsbar. För skräddarsydda rekommendationer, begär vårt tekniska datablad senastkontakta Ningbo Kaxite Sealing Materials Co., Ltd. direkt.
Fråga 1: Vilken packning har högre tryckhållfasthet, PTFE eller grafit?
Svar: Under ASTM D695-testning visar flexibla grafitpackningar högre tryckhållfasthetsvärden (35-45 MPa) jämfört med jungfruliga PTFE-packningar (15-20 MPa). Vår fabrik hos Ningbo Kaxite Sealing Materials Co., Ltd. producerar dock förstärkta PTFE-packningar med glas- eller kolfyllmedel som uppnår tryckhållfasthet upp till 32 MPa, vilket är tillräckligt för flänstryck upp till klass 900. För de flesta skruvförband definieras den praktiska tryckhållfasthetsgränsen av flänsens sträckhållfasthet snarare av flänsens sträckhållfasthet. Grafitens högre kompressibilitet kan leda till överdriven tjockleksförlust, vilket minskar den långsiktiga tätningskraften.
Fråga 2: Förlorar PTFE-packningar mekanisk styrka med tiden på grund av krypning?
Svar: Ja, alla icke-metalliska packningar upplever något krypning. Våra fabriksaccelererade åldringstester visar att standard PTFE-packningar tappar 7-9% tjocklek efter 1000 timmar vid 40 MPa stress. Våra premiumglasfyllda PTFE-packningar minskar dock krypningen till 4-6%, jämförbart med grafit (3-5%). Grafit uppvisar lägre krypprocent till en början men saknar elastisk återhämtning, vilket innebär att grafitpackningar efter tryckcykling inte fjädrar tillbaka, medan PTFE-packningar från Ningbo Kaxite Sealing Materials Co., Ltd. återvinner upp till 55 % av kompressionen, vilket bibehåller dynamisk mekanisk hållfasthet under variabel belastning.
Fråga 3: Kan grafitpackningar tåla högre bultmoment utan att gå sönder jämfört med PTFE-packningar?
Svar: Grafitpackningar har mycket låg draghållfasthet (4-6 MPa), så högt bultmoment kan orsaka kantsprickor eller radiell sprickning, speciellt på tunna packningar. PTFE-packningar har tre till fyra gånger högre draghållfasthet (14-24 MPa), vilket gör att de tål högre bultmoment utan mekaniska fel. Vår fabrik rekommenderar maximal bultspänning på 50 MPa för grafit och 90 MPa för våra glasfyllda PTFE-packningar. För kritiska applikationer med högt vridmoment ger våra PTFE-packningar en större säkerhetsmarginal mot överdragning av installationen.
Fråga 4: Hur påverkar plötslig tryckökning den mekaniska styrkan hos PTFE kontra grafit?
Svar: Tryckstötar inducerar snabba skjuv- och extruderingskrafter. Grafitens lamellstruktur gör den utsatt för delaminering och utblåsning under dynamiska överspänningar. PTFE-packningar, på grund av deras högre skjuvmodul och flexibilitet, absorberar tryckspikar bättre. Vår fabrik testade båda materialen med 0-10 MPa cykliska överspänningar på 1 sekund; grafitpackningar misslyckades efter 250 cykler, medan våra förstärkta PTFE-packningar överlevde 1 500 cykler. Därför, för fram- och återgående kompressorer eller pulserande flödesledningar, levererar PTFE-packningar överlägsen mekanisk styrka under överspänningsförhållanden.
Fråga 5: Finns det hybridpackningar som kombinerar mekanisk styrka av PTFE och grafit?

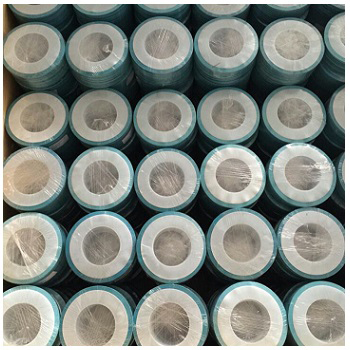

Svar: Ja, Ningbo Kaxite Sealing Materials Co., Ltd. tillverkar laminerade packningar med ett PTFE-skikt mot mediet och en grafitkärna för värmeavledning. Denna design använder synergistiskt PTFE:s draghållfasthet och kemikaliebeständighet med grafits krypmotstånd. Vår fabrik tillverkar även PTFE-kuvertpackningar med grafitinlägg. Mekanisk hållfasthetstestning visar att hybridkonstruktioner uppnår 85 % av ren grafits belastningsretention vid 300°C samtidigt som PTFE:s utblåsningsmotstånd bibehålls. Kontakta vår fabrik för skräddarsydda lösningar baserade på din tryck-temperatur-driftcykel.
