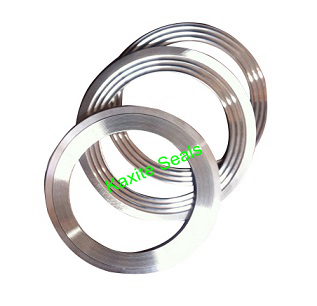

I krävande industriella miljöer är tätningsprestanda avgörande för säkerhet, effektivitet och miljöefterlevnad. Bland de många tillgängliga packningstyperna utmärker sig den tandade packningen – även känd som en Kammprofile-packning eller räfflad packning – för sin förmåga att leverera tillförlitlig tätning under extrema förhållanden med temperatur, tryck och termisk cykling. Men vad är egentligen en tandad packning? I huvudsak är det en metallpackning med en serie koncentriska tandningar eller spår på tätningsytan, vanligtvis täckt med ett mjukt ytmaterial som grafit, PTFE eller ett icke-asbestmaterial. Tandningarna skapar flera tätningslinjer som koncentrerar den tryckande belastningen, vilket säkerställer en tät tätning även när flänsförhållandena är mindre än idealiska. På Ningbo Kaxite Sealing Materials Co., Ltd., har vår fabrik tillverkat högpresterandeTandade packningari över två decennier, betjänat industrier från olja och gas till kemisk bearbetning och kraftproduktion.
Men hur förbättrar en tandad packning tätningsprestanda jämfört med traditionella platta metallpackningar eller spirallindade packningar? Svaret ligger i dess unika mekaniska interaktion med flänsytorna. När de är komprimerade, bäddas tandningarna något in i beklädnadsmaterialet, vilket skapar en mycket effektiv barriär mot läckage. Metallkärnan ger strukturell styrka och motstånd mot tryck, medan den mjuka beklädnaden anpassar sig till flänsdefekter och ojämnheter. Denna kombination resulterar i exceptionell täthet med relativt låg bultförspänning, vilket minskar risken för flänsskador och förenklar underhållet. Dessutom erbjuder den tandade packningen överlägsen motståndskraft mot termisk cykling, eftersom metallkärnan och tandningarna tar emot rörelser utan att förlora tätningskraft. Den här artikeln ger en omfattande teknisk djupdykning i sågtandad packningsdesign, materialval, prestandadata och bästa praxis för tillämpningar, med detaljerade specifikationer från vår fabriks omfattande produktportfölj.
Den tandade packningen får sin överlägsna tätningseffektivitet från principen om spänningskoncentration. Till skillnad från en platt packning som förlitar sig på enhetlig kompression över ett stort område, använder den tandade packningen koncentriska, V-formade eller koncentriska spår som koncentrerar klämkraften till en serie smala tätningslinjer med hög spänning. När packningen komprimeras mellan två flänsar, biter tandningarna in i det mjuka ytmaterialet, vilket skapar flera koncentriska ringar med intim kontakt. Denna flerradiga tätningsmetod är mycket förlåtande mot defekter i flänsytor, såsom repor, korrosionsgropar eller mindre skevheter, eftersom varje tandning fungerar som en oberoende tätning. Även om en tätningslinje äventyras, bibehåller de återstående linjerna tätningen. Vår fabrik klNingbo Kaxite Sealing Materials Co., Ltd. har designat våra tandade packningar med optimerad spårgeometri för att maximera antalet aktiva tätningslinjer och samtidigt bibehålla tillräcklig metalltjocklek för tryckmotstånd.
Nyckelmekanismer som gör den tandade designen överlägsen:
Kvantitativa data från vårt laboratorium visar effektivitetsfördelen. I ett standardiserat läckagetest (heliumläckagetest, masspektrometer) visade en platt grafitpackning med en 1,6 mm tjocklek en läckagehastighet på 0,03 mg/(m·s) vid ett flänstryck på 50 bar. En tandad packning med grafitbeläggning, med samma fläns och bultbelastning, uppnådde en läckagehastighet på 0,001 mg/(m·s)—30 gånger lägre. Denna dramatiska förbättring av tätningseffektiviteten är anledningen till att tandade packningar är obligatoriska i många applikationer med hög integritet, såsom vätgasservice och LNG-hantering, där till och med små läckor är oacceptabla.
Dessutom förbättrar den tandade designen packningens motståndskraft mot "utblåsning" under högt inre tryck. Tandningarna skapar en mekanisk låsning med beklädnadsmaterialet, vilket förhindrar att det pressas ut ur flänsgapet. Detta är ett vanligt felläge för mjuka packningar, särskilt i applikationer med förhöjd temperatur. Våra tandade packningar har testats för att motstå inre tryck på upp till 250 bar utan att möta extrudering, vilket ger pålitlig tätning även i de mest krävande tjänsterna. Denna kombination av hög tätningseffektivitet, elasticitet och utblåsningsmotstånd är anledningen till att den tandade packningen har blivit det föredragna valet för kritiska tätningsapplikationer över hela världen.
Prestandan hos en tandad packning under extrema förhållanden bestäms av materialen som används för både metallkärnan och den mjuka ytan. Metallkärnan, vanligtvis gjord av rostfritt stål (t.ex. 304, 316, 316L), ger den mekaniska styrka och fjädring som krävs för att motstå höga klämkrafter och inre tryck. Ytmaterialet, som kan vara grafit, PTFE, glimmer eller keramisk fiber, ger den formbarhet och kemiska motståndskraft som krävs för att täta mot processvätskan. Genom att välja lämplig kombination av kärna och ytmaterial kan tandade packningar konstrueras för att fungera vid temperaturer från kryogen (-196°C) upp till 1000°C (med glimmer eller keramiska ytor) och tryck från vakuum till 350 bar. Vår fabrik på Kaxite erbjuder ett brett utbud av materialkombinationer för att möta de specifika behoven för varje applikation.
Viktiga materialöverväganden för applikationer i extrema tillstånd:
För att validera prestandan hos våra tandade packningar under extrema förhållanden, genomför vår fabrik en serie typtester i enlighet med standarderna ASME B16.20, EN 13555 och DIN 28091. Dessa tester inkluderar ett hetkompressionstest (mätning av relaxation vid förhöjda temperaturer), ett läckagetest (med helium eller kväve vid varierande tryck) och ett termiskt cykliskt test (mellan rumstemperatur och den maximala drifttemperaturen). Våra tandade packningar klarar konsekvent dessa tester och uppnår läckagehastigheter som uppfyller de strängaste kraven för flyktiga utsläpp från TA-Luft (Tyskland) och EPA (USA).
I ett nyligen genomfört projekt för ett raffinaderi i Mellanöstern specificerades våra tandade packningar med 316L kärnor och grafitbeläggningar för en destillationskolonn som arbetar vid 320°C och 80 bar. Packningarna installerades i 20 flänsar med diametrar från 4" till 24". Efter tre års drift genomförde anläggningen en läckageundersökning och fann noll detekterbara läckor från flänsarna, vilket bekräftar tillförlitligheten hos våra tandade packningar under extrema förhållanden. Denna prestanda, i kombination med packningens återanvändbarhet (i många fall kan metallkärnan beläggas med nytt ytmaterial), gör den tandade packningen till en mycket kostnadseffektiv lösning för utmanande tätningsapplikationer.
Ningbo Kaxite Sealing Materials Co., Ltd. tillverkar ett omfattande utbud av tandade packningar utformade för att möta de olika behoven hos industriella tätningsapplikationer. Våra produkterbjudanden inkluderar standardmått enligt ASME B16.20, EN 1514 och DIN 2697, samt anpassade storlekar för specialflänsar. Tabellen nedan ger de viktigaste tekniska specifikationerna för våra mest populära typer av sågtandade packningar, som används inom kemi-, petrokemi-, kraftgenererings- och livsmedelsindustrin. Alla värden är baserade på typprovning enligt ASME- och EN-standarder. Vår fabrik kan också tillverka tandade packningar med specialmaterial, såsom silverpläterade kärnor för högtemperaturledningsförmåga, eller exfolierade grafitbeklädnader med hög renhetsnivå.
| Parameter | Standard grafit-faced | PTFE-faced | Glimmer-faced (hög temperatur) | Keramiskt ansikte (extrem temperatur) |
| Kärnmaterial | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | Inconel 600 |
| Kärntjocklek (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Tanddjup (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Fasad material | Expanderad grafit (98 % min renhet) | Ren PTFE (eller modifierad) | Phlogopite glimmer | Keramisk fiber + glimmer |
| Ytskiktets tjocklek (mm) | 0,3 - 0,5 mm per sida | 0,5 - 1,0 mm per sida | 0,4 - 0,6 mm per sida | 0,5 - 0,8 mm per sida |
| Temperaturområde (°C) | -196°C till +450°C (inert gas) | -196°C till +260°C | -196°C till +800°C | -196°C till +1000°C |
| Max tryck (bar) vid 25°C | 250 bar | 150 bar | 200 bar | 160 bar |
| Läckagehastighet (mg/(m·s)) vid 50 bar | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Tillämpliga flänstyper | RF, FF, hane/hona, tunga/fåra | RF, FF | RF, spont/spår | RF, spont/spår |
Utöver dessa standarderbjudanden tillhandahåller vår fabrik flera valfria funktioner för att förbättra prestandan och förenkla installationen. Dessa inkluderar en inre och yttre centreringsring (för att förenkla inriktning och förhindra överkomprimering), en lokaliseringsring (för att hålla packningen på plats under vertikal flänsmontering) och en "gasventil"-design (för dubbelsidiga tandade packningar för att förhindra instängd gas). Vi erbjuder också ett brett utbud av anpassade storlekar, från 1/2" NPS till 60" NPS, och speciella former för icke-standardiserade flänsar. Alla våra tandade packningar levereras med ett detaljerat installationsblad och ett vridmomentrekommendationsschema, vilket säkerställer att packningen är korrekt installerad för optimal prestanda.
Kvalitetskontroll är en prioritet på vår fabrik. Varje tandad packning genomgår en visuell inspektion för ytdefekter, en dimensionskontroll med CMM (Coordinate Measuring Machine) för kritiska flänsar och ett läckagetest för högtrycksapplikationer. Vi tillhandahåller en fullständig materialspårbarhetsrapport, inklusive brukscertifikat för metallkärnan och certifiering av beklädnadsmaterialets renhet och egenskaper. Denna spårbarhet är väsentlig för industrier med stränga kvalitetskrav, såsom kärnkraft och flyg. Våra tandade packningar är helt kompatibla med det europeiska tryckutrustningsdirektivet (PED) och är tillgängliga med CE-märkning vid behov.
Även den tandade packningen av högsta kvalitet kommer att misslyckas om den inte installeras korrekt. Den unika designen av den tandade packningen – beroende på spänningskoncentration och flera tätningslinjer – kräver specifika installationsprocedurer för att uppnå dess nominella prestanda. Vanliga installationsfel inkluderar överdragning (vilket kan krossa tandningarna), underåtdragning (som leder till läckage), ojämn bultbelastning (som orsakar flänsförvrängning) och skador på beklädnadsmaterialet under hantering. På Ningbo Kaxite Sealing Materials Co., Ltd. har vår fabrik utvecklat ett detaljerat installationsprotokoll som har fältvaliderats över tusentals installationer. Att följa dessa riktlinjer säkerställer att den tandade packningen levererar sin fulla tätningspotential och uppnår sin förväntade livslängd.
Viktiga installationssteg för tandade packningar:
En fallstudie från en kemisk fabrik i USA illustrerar vikten av korrekt installation. Anläggningen använde våra tandade packningar på en reaktorfläns som arbetade vid 250°C och 60 bar. Trots de högkvalitativa packningarna upplevde anläggningen intermittent läckage. Undersökning visade att flänsbultarna dragits åt i ett cirkulärt mönster, inte ett korsmönster, vilket resulterade i ojämn belastning och flänsförvrängning. Efter att ha omskolerat underhållsteamet om korrekt åtdragningsprocedur eliminerades läckan och packningarna fungerade felfritt under de kommande tre åren fram till nästa planerade underhållsstopp. Detta exempel understryker att korrekt installation är lika viktigt som val av packning.
Vår fabrik erbjuder ett gratis installationsutbildningsprogram för våra kunder, som kan genomföras på plats eller online. Utbildningen omfattar packningshantering, flänsinspektion, vridmomentberäkning och användning av hydraulisk spännutrustning. Vi tillhandahåller också en installationschecklista som kan användas av underhållspersonal för att säkerställa att alla steg är slutförda. Dessutom erbjuder vi en åtdragningstjänst för kritiska flänsar, där våra tekniker besöker platsen för att utföra återdragningen efter den första termiska cykeln. Genom att investera i korrekt installation kan du säkerställa att dina tandade packningar uppnår maximal prestanda och livslängd, vilket skyddar din utrustning och personal.
Fråga 1: Vad är skillnaden mellan en tandad packning och en spirallindad packning?
Svar: Båda är högpresterande packningar, men de skiljer sig åt i konstruktion och tätningsprincip. En spirallindad packning är gjord av omväxlande lager av metall och fyllmaterial som är lindat till en spiral, vilket ger fjäderliknande egenskaper och hög flexibilitet. En tandad packning, å andra sidan, består av en solid metallkärna med koncentriska tandningar på ytan, täckt med en mjuk yta. Den tandade packningen ger högre utblåsningsmotstånd och är mindre benägen att skadas under hantering och installation. Det kräver också vanligtvis lägre bultbelastningar för att uppnå en tätning jämfört med spirallindade packningar av samma storlek. För applikationer med kraftig termisk cykling eller högt inre tryck är den tandade packningen ofta det föredragna valet på grund av dess robusta metallkärna och flera tätningslinjer.
Fråga 2: Kan tandade packningar återanvändas efter borttagning?
Svar: I allmänhet rekommenderar vi inte att du återanvänder tandade packningar, särskilt i kritiska tjänster. När packningen väl har komprimerats har räfflorna och ytbeklädnaden fått en uppsättning och kanske inte tätar lika effektivt om de återanvänds. I vissa icke-kritiska applikationer med lågt tryck och låga temperaturer kan det dock vara möjligt att återanvända packningen om ytbeklädnaden fortfarande är intakt och tandningarna inte deformeras. Metallkärnan kan ofta beläggas med nytt ytmaterial på vår fabrik, vilket återställer packningen till nytt skick. Denna tjänst är tillgänglig för stora packningar där utbyteskostnaderna är höga. För säkerhetskritiska tillämpningar, använd alltid en ny tandad packning.
Fråga 3: Vilket är det maximala trycket och temperaturen för en tandad packning?
Svar: Maximalt tryck och temperatur beror på de material som används. Med en 316L kärna av rostfritt stål och expanderad grafitbeklädnad kan våra tandade packningar arbeta vid temperaturer upp till 450°C (i inerta atmosfärer) och tryck upp till 250 bar. För högre temperaturer kan glimmer- eller keramiskt vända versioner klara upp till 800°C till 1000°C, men tryckklassificeringen minskar något. För kryogena applikationer kan packningen arbeta vid -196°C med PTFE-beläggning. Det är viktigt att konsultera våra tekniska datablad eller kontakta vår fabrik på Ningbo Kaxite Sealing Materials Co., Ltd. för att välja rätt materialkombination för dina specifika driftsförhållanden.
Fråga 4: Vilken ytfinish med fläns krävs för en tandad packning?
Svar: För optimal prestanda bör flänsens ytfinish vara Ra 3,2 till 6,3 mikrometer (125 till 250 mikrotum). Denna finish ger tillräcklig strävhet för att tandningarna ska bita in i beklädnadsmaterialet utan att skada beklädnaden. En jämnare yta (t.ex. Ra 1,6) kan minska friktionen och få packningen att glida under uppskruvning, medan en grövre yta kan leda till överdrivet slitage. Vår fabrik tillhandahåller riktlinjer för förberedelse av flänsar för olika flänstyper och material. Om flänsen är korroderad eller har djupa repor, rekommenderar vi att du bearbetar om flänsytan innan du installerar den tandade packningen.
Fråga 5: Hur står sig tandade packningar jämfört med plåtpackningar (skurna från en plåt) när det gäller prestanda?
Svar: Plåtpackningar är enklare och billigare, men de är beroende av enhetlig kompression över ett stort område och är mer känsliga för flänsojämnheter och bultbelastningsvariationer. Tandade packningar ger överlägsen tätningsprestanda, särskilt vid högtrycks-, högtemperatur- och termiska cykler. Den tandade designen koncentrerar belastningen och skapar flera tätningslinjer, vilket gör den mer förlåtande för flänsdefekter. Dessutom har tandade packningar en mycket lägre krypavslappningshastighet, vilket bibehåller sin tätningskraft över tiden. För kritiska applikationer där läckage inte kan tolereras, är tandade packningar det föredragna valet framför plåtpackningar. Vår fabrik kan tillhandahålla en jämförande prestandaanalys för att hjälpa dig göra rätt val.
Den tandade packningen är en beprövad lösning för krävande industriella tätningsapplikationer, och erbjuder överlägsen prestanda genom sin unika tandade design, flera tätningslinjer och materialmångsidighet. Från högtemperaturugnar till kryogena LNG-linjer, från högtrycksånga till aggressiva kemikalier, den tandade packningen ger den tillförlitlighet och säkerhet som modern industri kräver. På Ningbo Kaxite Sealing Materials Co., Ltd., har vår fabrik byggt upp ett rykte om att leverera högkvalitativa tandade packningar med precisionstillverkning, rigorös kvalitetskontroll och djup teknisk expertis. Vi erbjuder ett brett utbud av standard- och anpassade storlekar, samt valfria funktioner för att förenkla installationen och förbättra prestandan.
