I en högtrycksgasledning eller en hydrokrackare i raffinaderiet måste flänsförbanden innehålla vätskor vid tryck som överstiger 400 bar och temperaturer som varierar från omgivningstemperatur till över 500°C. Packningen som utför denna tätningsfunktion är inte ett mjukt, komprimerbart ark. Det är en solid metallring - en ringfogspackning - som tätar genom en mekanism som är fundamentalt annorlunda än en konventionell packning. Ringfogspackningen är inte beroende av elasticiteten hos ett gummi- eller grafitmaterial. Den förlitar sig på den exakta appliceringen av bultens förspänning för att tvinga fram en metall-mot-metallkontakt mellan packningen och flänsspåret. Bultens förspänning är kraften som aktiverar packningens tätningsprestanda. Utan tillräcklig förspänning tätar inte ringfogspackningen. Med överdriven förspänning kan flänsen eller packningen skadas. Bultens förspänning är den kritiska variabeln som bestämmer framgången eller misslyckandet av fogen.
Frågan om hur bultförspänning aktiverar ringledspackningens tätningsprestanda är en fråga om mekanik och materialvetenskap. Bultförspänning skapar en sätesspänning på packningen, vilket gör att den anpassar sig till flänsspåret. Packningsmaterialet måste ha rätt hårdhet för att deformeras något och fylla de mikroskopiska ojämnheterna i spårytan. Flänsen måste vara tillräckligt stark för att motstå förspänningen utan att ge efter. Och bultarna måste dras åt i ett kontrollerat mönster för att säkerställa jämn lastfördelning runt ringen. Den här artikeln kommer att undersöka mekaniken för bultförspänning, designen av ringfogspackningen, packningshårdhetens roll och de praktiska övervägandena för att uppnå en pålitlig tätning. Vi kommer också att tillhandahålla detaljerade specifikationer för våraRingfogspackningarfrån vår fabrik på Ningbo Kaxite Sealing Materials Co., Ltd.

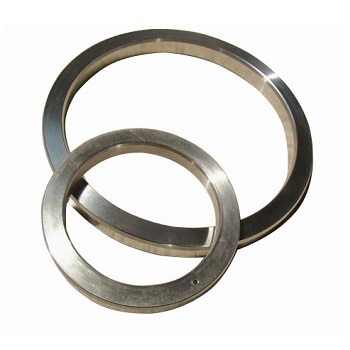

En ringfogspackning är ett metalliskt tätningselement som används i högtrycks- och högtemperaturflänsförband. Den är vanligtvis gjord av en solid metallring med ett ovalt eller åttkantigt tvärsnitt. Packningen är utformad för att passa in i ett precisionsbearbetat spår på flänsytan. När flänsarna skruvas ihop komprimeras packningen mellan de två spåren, vilket skapar en metall-mot-metall-tätning. Tätningsmekanismen för en ringfogspackning skiljer sig från den för en mjuk packning. En mjuk packning tätar genom att anpassa sig till flänsytan och fylla de mikroskopiska ojämnheterna. En ringfogspackning tätar genom att deformera metallen något och skapa en linjekontakt med spåret. Kontaktspänningen vid kontaktlinjen är extremt hög, vilket skapar en tätning även vid mycket höga tryck. Tabellen nedan sammanfattar nyckelegenskaperna hos en ringfogspackning.
| Särdrag | Beskrivning |
| Material | Mjukt järn, kolstål, rostfritt stål, Monel, Inconel |
| Tvärsnitt | Oval eller åttkantig |
| Tätningsmekanism | Metall-till-metall linjekontakt |
| Tryckbetyg | Upp till 10 000 psi (690 bar) och högre |
| Temperaturbetyg | -200°C till +850°C (beroende på material) |
| Standarder | API 6A, ASME B16.20 |
På Kaxite tillverkar vår fabrik ringfogspackningar i en rad material och storlekar för att möta kraven för de mest krävande tillämpningarna. Vi använder precisionsbearbetning för att säkerställa att packningsdimensionerna är korrekta och att ytfinishen är korrekt. Våra packningar är certifierade enligt API 6A och ASME B16.20-standarderna, vilket säkerställer att de uppfyller de högsta nivåerna av kvalitet och tillförlitlighet.
Bultförspänning är den spänning som skapas i bultarna när de dras åt. Det är kraften som klämmer ihop flänsarna och trycker ihop packningen. Utan bultförspänning skulle flänsarna inte hållas samman och packningen skulle inte komprimeras. Bultens förspänning är det som aktiverar tätningsprestandan hos ringfogspackningen. När bultarna dras åt överförs förspänningskraften genom flänsarna till packningen. Packningen komprimeras mot spåret, vilket skapar en högspänningskontakt som tätar fogen. Mängden förspänning bestämmer sätesspänningen på packningen, vilket i sin tur bestämmer kvaliteten på tätningen. Om förspänningen är för låg kommer sätesspänningen att vara otillräcklig och fogen kommer att läcka. Om förspänningen är för hög kan flänsen eller packningen ge efter, vilket också orsakar läckage. Bultens förspänning måste beräknas noggrant och kontrolleras för att säkerställa en tillförlitlig tätning. Tabellen nedan illustrerar förhållandet mellan bultens förspänning och packningens sätesspänning.
| Bultförspänning (kN) | Packningssätesspänning (MPa) | Tätningsprestanda |
| 50 | 100 | Otillräcklig; sannolikt att läcka |
| 100 | 200 | Marginell; kan läcka under tryck |
| 150 | 300 | Bra; pålitlig tätning |
| 200 | 400 | Excellent; optimal tätning |
| 250 | 500 | Överdriven; risk för att flänsen ger efter |
På vår fabrik förser vi våra kunder med detaljerade bultningsrekommendationer för våra ringfogspackningar. Vi specificerar erforderlig bultförspänning, åtdragningsmönstret och smörjkraven. Vårt ingenjörsteam kan hjälpa till med beräkningen av rätt förspänning för din specifika fläns- och packningskombination. Vi erbjuder även teknisk support på plats vid behov.
Hårdheten på ringfogspackningen är en kritisk faktor för dess tätningsprestanda. Packningen måste vara tillräckligt mjuk för att deformeras något under bultens förspänning, överensstämma med flänsspåret och skapa en tätning. Det måste dock också vara tillräckligt hårt för att motstå extrudering och för att behålla sin form under högt tryck. Hårdheten på packningen bestäms av materialet från vilket den är gjord. Mjukt järn är det mjukaste och mest använda materialet. Den är lämplig för lågtrycks- och lågtemperaturapplikationer. Kolstål är hårdare och används för högre tryck. Rostfritt stål är ännu hårdare och ger korrosionsbeständighet. Monel och Inconel används för de mest krävande applikationerna, där hög hållfasthet och korrosionsbeständighet krävs. Tabellen nedan sammanfattar hårdheten och typiska applikationer för vanliga ringfogspackningsmaterial.
| Material | Hårdhet (HB) | Maxtryck (bar) | Typisk tillämpning |
| Mjukt järn | 90 - 120 | 100 | Lågtrycksvatten, ånga |
| Kolstål | 120 - 150 | 250 | Olja och gas, allmän industri |
| Rostfritt stål 304 | 150 - 180 | 400 | Kemisk, petrokemisk |
| Rostfritt stål 316 | 150 - 180 | 400 | Korrosiva miljöer |
| Monel | 150 - 200 | 500 | Havsvatten, hög temperatur |
| Inconel | 180 - 250 | 690 | Hög temperatur, högt tryck |
PåNingbo Kaxite Sealing Materials Co., Ltd., tillverkar vi ringfogspackningar i alla dessa material. Vi erbjuder även en rad hårdhetsnivåer inom varje material för att passa olika applikationer. Vårt ingenjörsteam kan hjälpa dig att välja rätt material och hårdhet för dina specifika krav.
Flänsspåret är det försänkta området på flänsytan där ringfogspackningen är placerad. Spårets dimensioner och ytfinish är avgörande för packningens tätningsprestanda. Spåret måste bearbetas till exakta toleranser för att säkerställa att packningen sitter korrekt och att kontaktspänningen är jämn. Spårvinkeln, spårdjupet och spårets bredd påverkar alla tätningsprestanda. Spårets ytfinish måste vara tillräckligt jämn för att tillåta packningen att deformeras och fylla de mikroskopiska ojämnheterna, men inte så slät att packningen inte kan greppa ytan. Tabellen nedan sammanfattar nyckelspårsparametrarna för standardringskarvpackningar.
| Parameter | Specifikation | Betydelse |
| Spårvinkel | 23° ± 1° (oval); 23° ± 1° (åttkantig) | Säkerställer korrekt sittning och kontakt |
| Spårdjup | Per API 6A / ASME B16.20 | Säkerställer att packningen är helt fångad |
| Spårbredd | Per API 6A / ASME B16.20 | Säkerställer att packningen passar utan alltför stort spelrum |
| Ytfinish (Ra) | 1,6 - 3,2 µm | Låter packningen greppa och täta |
| Flathet | 0,05 mm per 100 mm | Säkerställer jämn kontaktspänning |
På vår fabrik kan vi tillhandahålla teknisk support vid design och bearbetning av flänsspår. Vi erbjuder också en spårinspektionstjänst för att verifiera att spåret uppfyller kraven i tillämplig standard. Detta är viktigt eftersom ett slitet eller skadat spår kan hindra även en ny packning från att täta ordentligt.
Beräkningen av bultförspänning är ett kritiskt steg i konstruktionen och monteringen av en ringfogspackningsförband. Förspänningen måste vara tillräcklig för att skapa den erforderliga sätesspänningen på packningen, men inte så hög att den ger efter flänsen eller bultarna. Beräkningen tar hänsyn till packningens sätesspänning, flänsdimensionerna, bultens storlek och material samt arbetstryck och temperatur. Förspänningen beräknas vanligtvis med ASME Boiler and Pressure Vessel Code eller motsvarande standard. När förspänningen väl har beräknats måste den appliceras på bultarna på ett kontrollerat sätt. Detta görs vanligtvis med en momentnyckel eller en hydraulisk spännare. Åtdragningsmönstret måste följas för att säkerställa jämn lastfördelning. Tabellen nedan sammanfattar de viktigaste stegen vid applicering av bultförspänning.
| Steg | Handling | Ändamål |
| 1 | Rengör och inspektera fläns och spår | Se till att inga skräp eller skador finns |
| 2 | Smörj bultar och mutterytor | Minska friktionen och säkerställ konsekvent förspänning |
| 3 | Dra åt bultarna i ett stjärnmönster till 30 % av målmomentet | Sätt tillbaka packningen och rikta in flänsarna |
| 4 | Dra åt bultarna i ett stjärnmönster till 60 % av målmomentet | Tryck gradvis ihop packningen |
| 5 | Dra åt bultarna i ett stjärnmönster till 100 % av målmomentet | Uppnå slutlig förladdning |
| 6 | Kontrollera vridmomentet efter 24 timmar | Kompensera för krypning och avkoppling |
På Ningbo Kaxite Sealing Materials Co., Ltd. förser vi våra kunder med detaljerade bultprocedurer för våra ringfogspackningar. Vi erbjuder även utbildning och support på plats för att säkerställa att förspänningen appliceras korrekt. Vårt mål är att hjälpa våra kunder att uppnå en pålitlig tätning varje gång.
De viktigaste specifikationerna för en ringfogspackning inkluderar packningsstorleken, tryckklassen, materialet, tvärsnittstypen och hårdheten. Tabellen nedan ger en sammanfattning av de typiska specifikationerna för våra ringledspackningar.
| Specifikation | Räckvidd | Anteckningar |
| Storlek | 1/2" till 36" | Per API 6A / ASME B16.20 |
| Tryckklass | Klass 150 till Klass 2500 | Även API 6A tryck |
| Material | Mjukjärn, kolstål, SS304, SS316, Monel, Inconel | Väljs utifrån applikation |
| Typ av tvärsnitt | Oval (R), Octagonal (RX), High-Performance (BX) | Väljs utifrån tryck och spår |
| Hårdhet | Per materialstandard | Vald baserat på flänsmaterial |
| Ytfinish | Ra 1,6 - 3,2 µm | Säkerställer ordentliga sittplatser |
| Standarder | API 6A, ASME B16.20, DIN 2693 | Överensstämmelse med internationella standarder |
På vår fabrik tillverkar vi ringfogspackningar för att uppfylla dessa specifikationer och mer. Vi kan anpassa packningen för att passa specifika projektkrav, inklusive specialmaterial, specialstorlekar och speciella tvärsnitt. Vårt ingenjörsteam kan hjälpa till med urvalsprocessen och tillhandahålla detaljerad teknisk data för ditt projekt.
Fråga 1: Vilken är den rekommenderade bultförspänningen för en ringfogspackning?
Svar: Rekommenderad bultförspänning beror på packningsstorleken, tryckklassen, packningsmaterialet och flänsmaterialet. Den beräknas vanligtvis med ASME Boiler and Pressure Vessel Code eller motsvarande standard. Förspänningen måste vara tillräcklig för att skapa den erforderliga sätesspänningen på packningen utan att ge efter flänsen eller bultarna. På Ningbo Kaxite Sealing Materials Co., Ltd. tillhandahåller vi detaljerade bultningsrekommendationer för var och en av våra ringfogspackningar.
Fråga 2: Kan en ringfogspackning återanvändas?
Svar: I allmänhet bör en ringfogspackning inte återanvändas. När packningen komprimeras deformeras den plastiskt för att anpassa sig till spåret. Denna deformation är permanent och packningen kommer inte att återgå till sin ursprungliga form. Återanvändning av en ringfogspackning kan resultera i en läcka eftersom packningen inte tätar ordentligt andra gången. Branschstandarden är att byta ut packningen varje gång skarven öppnas. Vår fabrik rekommenderar att man använder en ny packning för varje montering.
Fråga 3: Vad är skillnaden mellan en oval och en åttakantig ringfogspackning?
Svar: Den ovala packningen (typ R) har ett rundat tvärsnitt och används i standardapplikationer. Den åttakantiga packningen (typ RX) har ett platt tvärsnitt som ger en effektivare tätning vid högre tryck. Den åttakantiga packningen kräver en annan spårdesign än den ovala packningen. Valet mellan de två beror på tryckklassen och flänsspåret. Vårt ingenjörsteam kan hjälpa dig att välja rätt typ för din applikation.
Fråga 4: Hur vet jag om min ringfogspackning läcker?
Svar: Tecken på en läckande ringfogspackning inkluderar synlig vätska eller gas som läcker ut från fogen, ett fall i systemtrycket och närvaron av ett väsande ljud. Om du misstänker läckage ska skarven tryckavlastas och inspekteras omedelbart. Packningen bör bytas ut och flänsspåret bör inspekteras för skador. Läckor kan vara farliga, särskilt vid högtrycks- eller giftig service, så de bör aldrig ignoreras.
Fråga 5: Vilket är det korrekta åtdragningsmönstret för en ringfogspackningsfläns?
Svar: Rätt åtdragningsmönster är ett stjärnmönster, där bultarna dras åt i en korsningssekvens. Bultarna ska dras åt i flera steg, vanligtvis 30 %, 60 % och 100 % av målmomentet. Detta säkerställer att packningen komprimeras jämnt och att flänsarna förblir parallella. Efter den första åtdragningen bör vridmomentet kontrolleras efter 24 timmar för att kompensera för krypning och avslappning. På Ningbo Kaxite Sealing Materials Co., Ltd. tillhandahåller vi detaljerade åtdragningsprocedurer för våra ringfogspackningar.
Bultförspänning är kraften som aktiverar tätningsprestandan hos en ringfogspackning. Utan tillräcklig förspänning kan packningen inte deformeras och skapa den högspänningskontakt som är nödvändig för att täta högtrycks- och högtemperaturförband. Bultens förspänning måste beräknas noggrant, appliceras och kontrolleras för att säkerställa en tillförlitlig tätning. Packningsmaterialet, flänsspåret och bultproceduren spelar alla en roll i tätningsprestandan. På Ningbo Kaxite Sealing Materials Co., Ltd. har vår fabrik expertis och erfarenhet för att tillverka ringfogspackningar som uppfyller de mest krävande kraven. Vi använder högkvalitativa material, precisionsbearbetning och rigorösa tester för att säkerställa att varje packning vi producerar ger tillförlitlig prestanda. Vi tillhandahåller också omfattande teknisk support för att hjälpa våra kunder att uppnå en framgångsrik försegling.
Oavsett om du designar ett nytt högtryckssystem eller underhåller ett befintligt, inbjuder vi dig att kontakta vårt tekniska team för att diskutera dina krav. Vi kan tillhandahålla produktspecifikationer, bultningsrekommendationer och support på plats. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för tätningstillämpningar runt om i världen.
Kontakta Ningbo Kaxite Sealing Materials Co., Ltd. idagför att diskutera dina krav på ringfogspackningar och upptäcka hur våra produkter kan säkerställa en pålitlig tätning i dina mest krävande applikationer.
