På en oljeplattform till havs i Nordsjön arbetar en högtrycksgasledning vid 350 bar och 120°C. Flänsarna som förbinder rörsektionerna är tätade medRingfogspackningartillverkad av SS316L rostfritt stål. Dessa packningar måste motstå inte bara det extrema trycket och temperaturen hos processvätskan utan också det obevekliga angreppet från saltstänk, fukt och havets konstanta rörelse. Ett packningsfel här är inte en mindre olägenhet; det är en katastrofal händelse som kan leda till brand, explosioner, miljökatastrofer och förlust av människoliv. Valet av packningsmaterial är därför ett av de mest kritiska besluten inom offshoreteknik. SS316L har framstått som det föredragna materialet för ringfogspackningar i dessa miljöer eftersom det erbjuder en unik kombination av korrosionsbeständighet, mekanisk styrka och termisk stabilitet som inget annat material kan matcha till en jämförbar kostnad.
Ringfogspackningar är metalltätningar som används i högtrycks- och högtemperaturapplikationer. De är designade för att passa in i ett speciellt bearbetat spår på flänsytan, vilket skapar en metall-mot-metall-tätning när flänsarna bultas ihop. Tätningsverkan är beroende av deformationen av packningsmaterialet i spåret, vilket skapar en tät, läckagesäker fog. Packningens material bestämmer dess förmåga att motstå applikationens korrosiva och mekaniska påfrestningar. SS316L, en lågkolhaltig version av standard 316 rostfritt stål, är särskilt väl lämpad för marina och offshore-miljöer på grund av dess utmärkta motståndskraft mot kloridfrätning och spaltkorrosion. PåNingbo Kaxite Sealing Materials Co., Ltd., har vår fabrik tillverkat ringfogspackningar från SS316L och andra högpresterande legeringar i över 15 år, och vi har förfinat vårt materialval och produktionsprocesser för att möta de mest krävande kraven från offshoreindustrin.
Den marina miljön är en av de mest korrosiva naturligt förekommande miljöerna på jorden. Havsvatten innehåller cirka 3,5 % lösta salter, främst natriumklorid, tillsammans med mindre mängder magnesium-, kalcium- och kaliumsalter. Dessa salter gör havsvatten till en utmärkt elektrolyt, vilket påskyndar elektrokemiska korrosionsprocesser. För metalliska komponenter skapar kombinationen av kloridjoner, löst syre och fukt en obeveklig attack som kan göra att även högkvalitativa material bryts ned över tiden. I offshoreapplikationer är utmaningarna ännu större. Atmosfären är mättad med saltstänk, temperaturerna varierar mellan tropisk värme och arktisk kyla och de mekaniska påfrestningarna är intensiva. Tabellen nedan sammanfattar de viktigaste korrosionsutmaningarna i marina och offshore-miljöer.
| Korrosionsutmaning | Beskrivning | Påverkan på packningar |
| Kloridpittning | Lokaliserad attack av kloridjoner | Pinholes och ytförsämring |
| Spaltkorrosion | Attack i stillastående områden | Nedbrytning vid tätningsytor |
| Galvanisk korrosion | Olika metaller i kontakt | Accelererad korrosion av mindre ädel metall |
| Sprickbildning vid spänningskorrosion | Korrosion under dragspänning | Plötsliga sprickor och misslyckanden |
| Erosion Korrosion | Vätskeflöde med hög hastighet | Mekaniskt avlägsnande av skyddande oxid |
Konsekvenserna av korrosion i ringfogspackningar är allvarliga. En korroderad packning kan förlora sin tätningskraft, vilket leder till läckor. En sprucken packning kan misslyckas katastrofalt. I en olje- eller gasplattform till havs kan en packningsläcka frigöra brandfarliga kolväten, vilket skapar risk för brand eller explosion. I en marin rörledning kan en läcka orsaka miljöförorening. I en avsaltningsanläggning kan en läcka äventyra vattenkvaliteten. Valet av ett korrosionsbeständigt material som SS316L är därför inte bara en kvalitetspreferens; det är ett säkerhetskrav. Vår fabrik i Kaxite har lång erfarenhet av att leverera ringfogspackningar för marina och offshore-applikationer, och vi förstår den avgörande betydelsen av materialval i dessa miljöer.
När man väljer ett material för ringfogspackningar i marina och offshore-miljöer måste ingenjörer välja från en rad alternativ, inklusive kolstål, rostfritt stål, duplex rostfritt stål och exotiska legeringar som Inconel och Monel. Varje material har sin egen kombination av korrosionsbeständighet, mekanisk styrka och kostnad. SS316L är ofta det föredragna valet eftersom det erbjuder den bästa balansen mellan prestanda och kostnad för många marina applikationer. För att förstå varför är det bra att jämföra SS316L med andra vanliga material. Tabellen nedan ger en jämförelse av de viktigaste egenskaperna hos dessa material.
| Material | Korrosionsbeständighet i havsvatten | Mekanisk styrka | Kosta | Typisk tillämpning |
| Kolstål | Dålig (kräver beläggning) | Hög | Låg | Icke-kritiska, torra applikationer |
| SS304 | Måttlig (pitting i klorider) | Hög | Låg | Allmänt, milda miljöer |
| SS316L | Utmärkt (motstår kloridgropar) | Hög | Medium | Marin, offshore, kemisk bearbetning |
| Duplex SS | Excellent | Mycket hög | Hög | Marine med högt tryck och hög temperatur |
| Inconel 625 | Excellent | Mycket hög | Mycket hög | Extrema miljöer, sur gas |
| Monel 400 | Excellent | Hög | Hög | Sjövattenrör, värmeväxlare |
Den viktigaste fördelen med SS316L jämfört med SS304 är dess molybdeninnehåll. SS316L innehåller 2-3 % molybden, vilket avsevärt förbättrar dess motståndskraft mot gropfrätning och spaltkorrosion i kloridhaltiga miljöer. SS304, som inte innehåller molybden, är känsligt för gropbildning i havsvatten, särskilt i stillastående områden där klorider kan koncentreras. Duplext rostfritt stål ger ännu högre hållfasthet och korrosionsbeständighet, men det är dyrare och svårare att bearbeta. Inconel och Monel erbjuder de högsta nivåerna av korrosionsbeständighet, men deras kostnad kan vara oöverkomlig för många applikationer. SS316L erbjuder den bästa kombinationen av korrosionsbeständighet, mekanisk hållfasthet och kostnad för de flesta marina och offshore ringfogspackningar.
"L" i SS316L står för "low carbon". Standard SS316 har en maximal kolhalt på 0,08%, medan SS316L har en maximal kolhalt på 0,03%. Denna skillnad kan tyckas liten, men den har en betydande inverkan på materialets prestanda vid svetsning och högtemperaturapplikationer. När austenitiska rostfria stål som SS316 värms upp till temperaturer mellan 425°C och 815°C, bildas kromkarbidutfällningar vid korngränserna. Denna process är känd som sensibilisering. Bildandet av kromkarbider utarmar de omgivande områdena på krom, vilket minskar deras korrosionsbeständighet. I en marin miljö är sensibiliserade områden mycket känsliga för intergranulär korrosion. Genom att minska kolhalten minimerar SS316L bildningen av kromkarbider, vilket gör den resistent mot sensibilisering och intergranulär korrosion.
Den låga kolhalten i SS316L förbättrar också dess svetsbarhet. När SS316 svetsas kan den värmepåverkade zonen bli sensibiliserad om kolhalten är för hög. SS316L kan svetsas utan eftersvetsvärmebehandling i de flesta applikationer, eftersom den låga kolhalten förhindrar sensibilisering. Detta är särskilt viktigt för ringfogspackningar, som kan tillverkas genom svetsning eller bearbetning. Tabellen nedan sammanfattar de viktigaste kemiska och mekaniska egenskaperna hos SS316L.
| Egendom | Specifikation |
| Kol (C) max | 0,03 % |
| Krom (Cr) | 16 - 18 % |
| Nickel (Ni) | 10–14 % |
| Molybden (Mo) | 2 - 3 % |
| Mangan (Mn) max | 2,0 % |
| Kisel (Si) max | 0,75 % |
| Fosfor (P) max | 0,045 % |
| Svavel (S) max | 0,030 % |
| Draghållfasthet | 485 - 690 MPa |
| Avkastningsstyrka (0,2 % offset) | 170 - 310 MPa |
| Förlängning | 40 % min |
| Hårdhet (Rockwell B) | 95 max |
På Ningbo Kaxite Sealing Materials Co., Ltd. använder vår fabrik endast certifierat SS316L-material från välrenommerade leverantörer. Vi verifierar den kemiska sammansättningen och de mekaniska egenskaperna hos varje parti material vi tar emot. Vi utför även intergranulära korrosionstester på våra färdiga packningar för att säkerställa att de uppfyller kraven i ASTM A262 Practice E. Denna rigorösa kvalitetskontroll säkerställer att våra ringfogspackningar levererar tillförlitlig prestanda i de mest krävande marina och offshore-miljöerna.
Prestandan hos en ringfogspackning beror inte bara på materialet utan också på dess geometri. Packningen är utformad för att passa in i ett spår på flänsytan. När flänsarna skruvas ihop komprimeras packningen och dess material deformeras för att fylla spåret och skapa en tätning. Formen på packningen och spåret bestämmer tätningsmekanismen. Det finns flera vanliga ringfogspackningsprofiler, var och en med sina egna egenskaper. De vanligaste är typerna R, RX och BX. R-typen är en oval eller oktagonal ring som används i standardapplikationer. RX-typen är en modifierad oval ring som används i högtrycksapplikationer. BX-typen är en hexagonal ring som används i högtrycks- och högtemperaturapplikationer. Tabellen nedan sammanfattar de viktigaste egenskaperna hos dessa profiler.
| Profil | Form | Tryckbetyg | Typisk tillämpning |
| R | Oval eller åttkantig | Upp till 10 000 psi | Allmänt syfte, brunnshuvuden |
| RX | Modifierad Oval | Upp till 15 000 psi | Högre tryck, sur service |

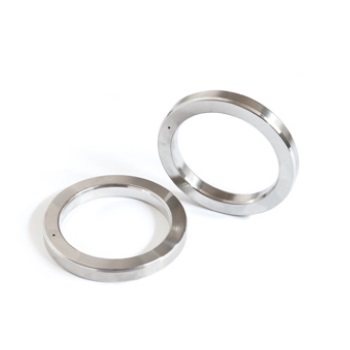

| BX | Hexagonal | Upp till 20 000 psi | Högt tryck, hög temperatur |
Valet av profil beror på trycket, temperaturen och typen av vätskan som tätas. R-typen är den vanligaste och lämpar sig för ett brett spektrum av applikationer. RX-typen används i applikationer med högre tryck och har en något annorlunda geometri som förbättrar tätningsprestanda. BX-typen används i de mest krävande applikationerna och är designad för att ge en pålitlig tätning vid tryck upp till 20 000 psi. På Ningbo Kaxite Sealing Materials Co., Ltd. tillverkar vår fabrik ringfogspackningar i alla dessa profiler, i en mängd olika storlekar för att passa standardflänsspecifikationer.
Följande tabell ger nyckelprestandaspecifikationerna för våra SS316L ringfogspackningar. Dessa specifikationer är baserade på standardtester och tillhandahålls som referens för ingenjörer och inköpsspecialister.
| Parameter | Specifikation | Teststandard |
| Material | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Hårdhet | ≤ 160 HBW | ASTM E10 |
| Draghållfasthet | ≥ 485 MPa | ASTM E8 |
| Avkastningsstyrka | ≥ 170 MPa | ASTM E8 |
| Förlängning | ≥ 40 % | ASTM E8 |
| Intergranulär korrosion | Passera | ASTM A262 Övning E |
| Max drifttemperatur | 800°C (kontinuerlig) | — |
| Max arbetstryck | 20 000 psi (beroende på profil) | — |
| Ytfinish | Ra 1,6 µm max | — |
| Standardstorlekar | R, RX, BX-profiler per API 6A | API 6A |
På vår fabrik tillverkar vi ringfogspackningar för att uppfylla dessa specifikationer och mer. Vi kan även tillverka skräddarsydda packningar för speciella applikationer. Vår kvalitetskontrollprocess inkluderar dimensionell inspektion, materialcertifiering och prestandatestning. Vi tillhandahåller ett intyg om överensstämmelse med varje beställning, som dokumenterar materialsammansättning, mekaniska egenskaper och testresultat. Denna nivå av dokumentation är avgörande för offshoreapplikationer, där spårbarhet och kvalitetssäkring är avgörande.
Fråga 1: Vad är skillnaden mellan SS316 och SS316L ringledspackningar?
Svar: Den primära skillnaden är kolhalten. SS316 har en maximal kolhalt på 0,08%, medan SS316L har en maximal kolhalt på 0,03%. Den lägre kolhalten i SS316L gör den resistent mot sensibilisering och intergranulär korrosion, vilket är viktigt i svetsade och högtemperaturapplikationer. För marina och offshoremiljöer är SS316L generellt att föredra på grund av dess överlägsna korrosionsbeständighet.
Fråga 2: Kan SS316L ringfogspackningar användas i surgasservice?
Svar: SS316L rekommenderas inte för surgastjänst (miljöer innehållande H2S) eftersom den är känslig för sulfidspänningssprickor. För surgasapplikationer krävs vanligtvis ett hårdare material som Inconel 625 eller ett duplext rostfritt stål. Valet av packningsmaterial bör baseras på processvätskans specifika sammansättning och förhållanden. Vårt tekniska team kan ge råd om det bästa materialet för din applikation.
Fråga 3: Vilken är den maximala temperaturen som SS316L ringfogspackningar tål?
Svar: SS316L ringfogspackningar tål kontinuerliga driftstemperaturer upp till 800°C. Men vid temperaturer över 425°C kan materialet vara känsligt för sensibilisering om det inte är ordentligt stabiliserat. För högtemperaturapplikationer är det viktigt att verifiera att materialet har värmebehandlats på rätt sätt och testats för intergranulär korrosionsbeständighet. Vår fabrik tillhandahåller certifiering av intergranulär korrosionstestning för alla högtemperaturpackningar.
Fråga 4: Hur väljer jag rätt ringfogspackningsprofil för min applikation?
Svar: Valet av profil beror på trycket, temperaturen och vätskans natur. R-typen är lämplig för allmänna applikationer upp till 10 000 psi. RX-typen används för högre tryck upp till 15 000 psi. BX-typen används för de mest krävande applikationerna upp till 20 000 psi. Flänsspecifikationen kommer också att diktera den erforderliga profilen. Vårt tekniska team kan hjälpa dig att välja rätt profil för din specifika applikation.
Fråga 5: Vilken dokumentation medföljer SS316L ringfogspackningar?
Svar: Vi tillhandahåller ett intyg om överensstämmelse vid varje beställning, som dokumenterar materialsammansättning, mekaniska egenskaper och testresultat. Detta inkluderar kemisk analys, dragtestresultat, hårdhetstestresultat och intergranulära korrosionstestresultat. Vi tillhandahåller även måttbesiktningsrapporter och ett materialspårbarhetscertifikat. Denna dokumentation är väsentlig för kvalitetssäkring och regelefterlevnad i marina och offshoreapplikationer.
SS316L ringfogspackningar är det idealiska valet för marina och offshoreapplikationer eftersom de erbjuder en unik kombination av korrosionsbeständighet, mekanisk styrka och termisk stabilitet. Molybdenhalten i SS316L ger utmärkt motståndskraft mot kloridfrätning och spaltkorrosion, medan den låga kolhalten förhindrar sensibilisering och intergranulär korrosion. Materialet kan bearbetas till en mängd olika profiler för att möta applikationens tryck- och temperaturkrav. Och den kan certifieras för att uppfylla de strängaste kvalitetsstandarderna. På Ningbo Kaxite Sealing Materials Co., Ltd. har vår fabrik expertis och utrustning för att tillverka SS316L ringfogspackningar som uppfyller de mest krävande kraven från offshoreindustrin.
Oavsett om du designar en ny offshore-plattform eller underhåller en befintlig, inbjuder vi dig att kontakta vårt tekniska team för att diskutera dina packningskrav. Vi kan tillhandahålla detaljerade produktspecifikationer, materialcertifieringar och applikationsstöd. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för tätningslösningar runt om i världen.
Kontakta Ningbo Kaxite Sealing Materials Co., Ltd. idagför att diskutera dina krav på ringfogspackningar och upptäcka hur våra SS316L-packningar kan möta utmaningarna i dina marina och offshoreapplikationer.
