En underhållsingenjör för kemiska anläggningar har att göra med ett ihållande problem: centrifugalpumparna på syraöverföringsledningen läcker vid körteln. Den konventionella packningen fungerar i några veckor, sedan hårdnar, spricker och börjar droppa. Ingenjören behöver en tätningslösning som klarar svavelsyra vid 80°C, som kan installeras snabbt under ett kort underhållsfönster och som håller till nästa planerade driftstopp. Svaret är i många sådana fallPTFE-förpackning. PTFE, eller polytetrafluoreten, är en fluorpolymer känd för sin kemiska tröghet, låga friktion och breda temperaturområde. I packningsform ger den ett flexibelt, flätat tätningselement som kan skäras till i längd och installeras i en pumpgland utan behov av precisionsbearbetning eller specialtillverkning av packningar.
Den här guiden är skriven för inköpsingenjörer och underhållsansvariga som utvärderar PTFE-packning för industriella pumptätningsapplikationer. Vi kommer att förklara hur PTFE Packing fungerar, de olika kvaliteter och konstruktioner som finns tillgängliga, de prestandagränser du behöver känna till, installationskraven och kriterierna för att välja leverantör. Vi kommer också att tillhandahålla detaljerade produktparametrar från vår fabrik påNingbo Kaxite Sealing Materials Co., Ltd.Oavsett om du tätar centrifugalpumpar, kolvpumpar, blandare eller ventiler, hjälper den här guiden dig att avgöra om PTFE Packing är rätt val för din applikation och hur du specificerar det korrekt.
PTFE-förpackning är ett flätat tätningsmaterial tillverkat av polytetrafluoretenfibrer eller -garn. Den levereras i en kontinuerlig längd, vanligtvis i kvadratisk eller rektangulär tvärsektion, och kapas till längd och lindas runt pumpaxeln i packboxen. Packningen komprimeras av glandföljaren, som tvingar materialet mot axeln och packboxhålet. Kompressionen skapar en tätning som förhindrar att processvätskan läcker ut längs axeln. PTFE Packing används i ett brett utbud av industriella pumpar, inklusive centrifugal-, kolv- och rotationspumpar, såväl som i ventiler, blandare och omrörare. Tabellen nedan sammanfattar komponenterna i en typisk pumppackningsbox med PTFE-packning.
| Komponent | Fungera | Material |
| Packbox | Inrymmer packningsringarna | Gjutjärn, rostfritt stål |
| Packringar | Forma tätningen mot axeln | PTFE flätat garn |
| Körtelföljare | Komprimerar packningen | Brons, rostfritt stål |
| Lyktring | Distribuerar spolvatten eller smörjmedel | PTFE, brons |
| Axel | Roterande element som packningen tätar mot | Rostfritt stål, legering |
På Kaxite tillverkar vår fabrik PTFE-packning i en rad olika konstruktioner för industriell pumptätning. Vi använder högkvalitativa PTFE-garn och flätningstekniker för att producera packning som är flexibel, hållbar och kemiskt resistent. Vårt ingenjörsteam kan ge råd om lämplig packningsgrad och storlek för dina specifika pump- och processförhållanden.
PTFE-förpackning finns i flera kvaliteter och konstruktioner, var och en lämpad för olika applikationer. De vanligaste typerna är ren PTFE-packning, PTFE-packning med smörjmedelsimpregnering, PTFE-packning med grafit och PTFE-packning med aramidfibrer. Ren PTFE-packning erbjuder högsta kemiska motståndskraft och lägsta friktion, men den har lägre mekanisk hållfasthet och är benägen att kallflyta under högt tryck. PTFE-packning med smörjmedelsimpregnering (som silikon eller mineralolja) förbättrar flexibiliteten och minskar friktionen, vilket gör den lämplig för allmän pumptätning. PTFE-packning med grafit förbättrar värmeledningsförmågan och minskar slitage, vilket gör den lämplig för höghastighets- och högtemperaturapplikationer. PTFE-packning med aramidfibrer förbättrar den mekaniska hållfastheten och extruderingsbeständigheten, vilket gör den lämplig för högtryckspumpar. Tabellen nedan jämför dessa betyg.
| Kvalitet | Sammansättning | Kemisk beständighet | Mekanisk styrka | Typisk tillämpning |
| Ren PTFE | 100 % PTFE garn | Excellent | Måttlig | Kemiska pumpar, lågtrycksservice |

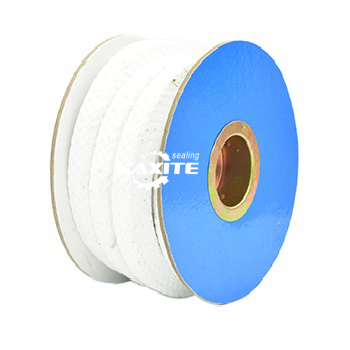

| Smörjt PTFE | PTFE + silikon eller mineralolja | Excellent | Måttlig | Allmänna pumpar, vatten, milda kemikalier |
| Grafit PTFE | PTFE + grafit | Excellent | Bra | Höghastighetspumpar med hög temperatur |
| Aramid PTFE | PTFE + aramidfiber | Bra | Excellent | Högtryckspumpar, slurry |
På vår fabrik tillverkar vi alla fyra kvaliteter av PTFE-förpackning. Vi erbjuder även skräddarsydda konstruktioner, som packning med silikonkärna eller packning med grafitimpregnerat ytterskikt. Vårt mål är att ge våra kunder den kvalitet som bäst matchar deras processvätska, temperatur, tryck och axelhastighet.
Medan PTFE Packing erbjuder utmärkt kemisk resistens och låg friktion, har den prestandagränser som köpare måste förstå. De viktigaste gränserna är temperatur, tryck, axelhastighet och kemisk kompatibilitet. Temperaturgränsen beror på graden. Ren PTFE-packning kan arbeta upp till cirka 260°C, men de mekaniska egenskaperna försämras över 150°C. Grafit PTFE-packning kan arbeta upp till 300°C. Tryckgränsen beror på konstruktionen. Ren PTFE-packning är begränsad till cirka 10 bar, medan aramid PTFE-packning klarar upp till 50 bar. Axelhastighetsgränsen beror på packningen och smörjningen. Ren PTFE-packning är begränsad till cirka 10 m/s, medan grafit-PTFE-packning klarar upp till 20 m/s. Den kemiska kompatibiliteten är i allmänhet utmärkt, men PTFE kan angripas av smälta alkalimetaller, fluor och vissa halogenerade föreningar. Tabellen nedan sammanfattar prestationsgränserna för de olika betygen.
| Kvalitet | Max temperatur (°C) | Maxtryck (bar) | Max axelhastighet (m/s) | Kemisk kompatibilitet |
| Ren PTFE | 260 | 10 | 10 | Utmärkt (förutom smälta alkalimetaller, fluor) |
| Smörjt PTFE | 260 | 15 | 12 | Excellent |
| Grafit PTFE | 300 | 25 | 20 | Excellent |
| Aramid PTFE | 280 | 50 | 15 | Bra (aramid kan angripas av starka syror) |
På Ningbo Kaxite Sealing Materials Co., Ltd. testar vår fabrik vår PTFE-packning för att verifiera dessa prestandagränser. Vi tillhandahåller också applikationsvägledning för att hjälpa våra kunder att välja det betyg som är lämpligt för deras specifika förutsättningar. Vi rekommenderar att köpare alltid rådgör med förpackningstillverkaren innan de använder PTFE-förpackning i applikationer som närmar sig dessa gränser.
Prestandan hos PTFE Packing beror inte bara på materialet utan också på installationen. Felaktig installation är en ledande orsak till packningsfel. De viktigaste installationsstegen är: rengöring av packboxen, kapning av packningsringarna till rätt längd, montering av ringarna en i taget med rätt orientering och åtdragning av glandföljaren till rätt kompression. Packningsringarna ska skäras med en vass kniv och en dorn för att säkerställa en fyrkantig skärning. Ringarna ska installeras med den diagonala skärningen förskjuten med 90 grader från föregående ring, vilket skapar en labyrinttätning. Glandföljaren ska dras åt gradvis och jämnt, med axeln roterad mellan justeringarna. Tabellen nedan sammanfattar installationsstegen och deras betydelse.
| Installationssteg | Förfarande | Betydelse |
| Ren packbox | Ta bort gammal packning, rengör hål och axel | Förhindrar kontaminering och läckagevägar |
| Klipp ringar | Använd vass kniv och dorn för fyrkantsskärning | Säkerställer korrekt passform och tätning |
| Installera ringar | En i taget, förskjuten skär 90 grader | Skapar labyrinttätning |
| Dra åt körteln | Vrid gradvis, jämnt, axeln mellan justeringarna | Förhindrar överkompression och axelslitage |
| Inkörning | Låt packningen sitta och justera efter behov | Säkerställer långsiktig prestanda |
På vår fabrik tillhandahåller vi detaljerade installationsinstruktioner med varje PTFE-förpackningsorder. Vi erbjuder även utbildning på plats för underhållsteam. Vårt mål är att säkerställa att vår PTFE Packing fungerar tillförlitligt från första uppstart och under hela dess livslängd.
Att utvärdera en leverantör av PTFE Packing kräver fokus på materialkvalitet, tillverkningskapacitet, testning, applikationsstöd och leveransprestanda. Leverantören ska använda högkvalitativt PTFE-garn och hålla en strikt kvalitetskontroll i flätningsprocessen. De måste ha testkapacitet för att verifiera förpackningens prestanda. De måste tillhandahålla applikationsstöd för att hjälpa kunder att välja rätt kvalitet och installera den korrekt. Och de måste ha en pålitlig leveransprestanda för att hålla underhållsscheman på rätt spår. Tabellen nedan sammanfattar dessa utvärderingskriterier.
| Utvärderingskriterium | Vad du ska leta efter | Varför det spelar roll |
| Materialkvalitet | Högkvalitativt PTFE-garn, certifierade råvaror | Säkerställer kemikaliebeständighet och hållbarhet |
| Tillverkningsförmåga | Precisionsflätning maskiner, kvalitetskontroll | Säkerställer konsekvent densitet och dimensioner |
| Testning | Prestandatestning, materialverifiering | Verifierar publicerade specifikationer |
| Applikationssupport | Betygsval, installationsvägledning | Säkerställer pålitlig prestanda |
| Leveransprestanda | Lagertillgänglighet, ledtid | Håller underhållsscheman på rätt spår |
På Ningbo Kaxite Sealing Materials Co., Ltd. har vår fabrik tillverkat PTFE-förpackningar i över ett decennium. Vi använder högkvalitativt PTFE-garn och håller en strikt kvalitetskontroll. Vi testar vår packning för att verifiera prestanda. Vi tillhandahåller applikationssupport och installationsvägledning. Och vi har ett lager av standardstorlekar för snabb leverans. Vi inbjuder dig att utvärdera oss mot dessa kriterier och att betrakta oss som din partner för PTFE Packing.
Följande tabell visar nyckelproduktparametrarna för vår PTFE-förpackning. Denna produkt är designad för industriella pumptätningar och finns i en rad olika kvaliteter och storlekar. Vår fabrik kan också tillverka anpassad förpackning för att möta specifika krav.
| Parameter | Specifikationsområde | Anteckningar |
| Material | PTFE, Grafit PTFE, Aramid PTFE | Vald för ansökan |
| Tvärsnitt | 3 x 3 mm till 25 x 25 mm | Anpassade storlekar tillgängliga |
| Temperaturområde | -100°C till +300°C | Beror på betyg |
| Tryckområde | Upp till 50 bar | Beror på betyg |
| Axelhastighet | Upp till 20 m/s | Beror på betyg |
| pH-intervall | 0 - 14 | Förutom smälta alkalimetaller |
| Densitet | 1,3 - 1,8 g/cm³ | Beror på konstruktion |
| Längd | 5 m - 50 m per spole | Anpassade längder tillgängliga |
| MOQ | 10 kg | Förhandlingsbart vid stora beställningar |
| Ledtid | 1-3 veckor | Beror på kvantitet och anpassning |
På vår fabrik tillverkar vi vår PTFE-förpackning för att uppfylla dessa specifikationer och mer. Vi kan anpassa materialet, tvärsnittet och längden för att passa dina specifika krav. Vårt kvalitetskontrollsystem inkluderar inspektion av råvaror, inspektion under process och slutinspektion före leverans. Vårt mål är att förse våra kunder med högkvalitativ PTFE-förpackning som uppfyller deras prestandakrav.
Fråga 1: Vad är skillnaden mellan ren PTFE-packning och grafit-PTFE-packning?
Svar: Ren PTFE-packning är gjord av 100 % PTFE-garn och erbjuder högsta kemiska motståndskraft och lägsta friktion. Den är lämplig för applikationer med lågt tryck och låg hastighet. Grafit PTFE-packning innehåller grafit, vilket förbättrar värmeledningsförmågan och minskar slitage. Den är lämplig för applikationer med hög hastighet och hög temperatur. Valet beror på driftsförhållandena för din pump.
Fråga 2: Hur ofta ska PTFE-packning bytas ut?
Svar: Bytesintervallet beror på driftsförhållandena, förpackningskvaliteten och installationskvaliteten. I allmänhet bör PTFE-packningen bytas ut när den börjar läcka för mycket eller när glandföljaren har dragits åt till gränsen. En välinstallerad, korrekt underhållen packning kan hålla i 6 till 12 månader vid normal pumpservice. I aggressiva kemikalie- eller höghastighetsapplikationer kan intervallet vara kortare.
Fråga 3: Kan PTFE-förpackningar användas i livsmedels- och läkemedelspumpar?
Svar: Ja, PTFE-förpackningar kan användas i livsmedels- och läkemedelspumpar om de är tillverkade av FDA-kompatibla material och är fria från smörjmedel som inte är godkända för kontakt med livsmedel. Vår fabrik erbjuder en PTFE-förpackning av livsmedelskvalitet som uppfyller kraven från FDA och EU 10/2011. Vänligen ange dina lagkrav vid beställning.
Fråga 4: Vad är den korrekta proceduren för åtdragning av packboxar för PTFE-packning?
Svar: Glanden ska dras åt gradvis och jämnt, med axeln roterad mellan justeringarna. Börja med fingertight och dra sedan åt glandmuttrarna ett sjättedels varv åt gången. Kör pumpen i några minuter och kontrollera efter läckage. Ett lätt dropp (några droppar per minut) är normalt för packade körtlar och hjälper till att smörja packningen. Om läckaget är för stort, dra åt glanden ytterligare en sjättedels varv. Dra inte åt för hårt, eftersom detta kan orsaka överdriven friktion och axelslitage.
Fråga 5: Kan PTFE-packning användas med slipande slam?
Svar: Standard PTFE-packning rekommenderas inte för slipande uppslamningar eftersom PTFE-fibrerna kan skadas av de slipande partiklarna. För abrasiva applikationer rekommenderas aramid PTFE-packning eller packning med en förstärkt konstruktion. Dessa material ger bättre motståndskraft mot nötning och extrudering. Vårt tekniska team kan ge råd om den bästa packningen för din slurryapplikation.
PTFE-förpackning är en mångsidig och pålitlig tätningslösning för industriella pumpapplikationer. Dess utmärkta kemikaliebeständighet, låga friktion och breda temperaturområde gör den lämplig för ett brett spektrum av processvätskor. Dess prestanda beror dock på att du väljer rätt kvalitet, förstår prestandagränserna och installerar den korrekt. På Ningbo Kaxite Sealing Materials Co., Ltd. har vår fabrik expertis och förmåga att tillverka högkvalitativa PTFE-förpackningar för de mest krävande tillämpningarna. Vi använder högkvalitativa material, precisionsflätning och rigorösa tester för att säkerställa att vår packning uppfyller de högsta standarderna för prestanda och tillförlitlighet.
Oavsett om du tätar centrifugalpumpar, kolvpumpar, blandare eller ventiler, inbjuder vi dig att kontakta oss för att diskutera dina krav. Vi kan tillhandahålla prover, tekniska data och skräddarsydda lösningar. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för industriella tätningsapplikationer runt om i världen.
Kontakta Ningbo Kaxite Sealing Materials Co., Ltd. idagför att diskutera dina PTFE-packningskrav och upptäcka hur våra produkter kan förbättra tillförlitligheten hos dina pumptätningsapplikationer.
