Inom den petrokemiska industrin kan en enda flänsläcka på en högtryckskrackare utlösa en nödstopp som kostar uppemot $500 000 per dag i förlorad produktion. I ett kraftverk kan en ångläcka vid en turbininloppsfläns tvinga fram ett påtvingat avbrott som varar i dagar. Dessa är inte sällsynta händelser. De är den direkta konsekvensen av tätningsfel och de utgör en av de viktigaste källorna till oplanerat underhåll och produktionsbortfall inom tung industri. Komponenten i centrum för denna utmaning är packningen. Och bland packningar har en design visat sig vara exceptionellt effektiv för att förhindra dessa kostsamma misslyckanden: ringfogspackningen.
Ringfogspackningen är ett metalliskt tätningselement som används i högtrycks- och högtemperaturapplikationer där tillförlitligheten inte är förhandlingsbar. Till skillnad från mjuka packningar, som är beroende av kompressibilitet för att skapa en tätning, skapar ringfogspackningen en tätning genom en exakt metall-mot-metall-kontakt mellan packningen och spåret i flänsytorna. Denna design ger en tätning som är motståndskraftig mot utblåsning, mycket motståndskraftig mot termisk cykling och som kan motstå tryck som skulle förstöra andra typer av packningar. Resultatet är en dramatisk minskning av oplanerat underhåll och produktionsbortfall. Den här artikeln kommer att förklara hur ringfogspackningen uppnår detta, och undersöker dess design, material, installation och prestanda i de mest krävande industriella miljöerna. På Ningbo Kaxite Sealing Materials Co., Ltd. har vår fabrik tillverkatRingfogspackningari över två decennier, och vi har sett på egen hand hur rätt packning kan förändra en anläggnings tillförlitlighet.
En ringfogspackning är en solid metalltätningsring som är bearbetad till exakta dimensioner och utformad för att passa in i ett motsvarande spår bearbetat i flänsytorna. Packningen är vanligtvis oval eller åttkantig i tvärsnitt och den finns i en rad standardstorlekar definierade av API 6A och ASME B16.20. När flänsbultarna dras åt, komprimeras packningen mellan de två spårytorna. Metallen deformeras något, vilket skapar en tät linjekontaktstätning. Detta skiljer sig fundamentalt från en mjuk packning, som är beroende av materialets kompressibilitet för att fylla defekterna i flänsytan. Ringfogspackningen förlitar sig på den exakta geometrin hos spåret och packningen för att skapa en tätning som är både robust och pålitlig.
Den viktigaste fördelen med ringfogspackningen är dess motståndskraft mot utblåsning. I en mjuk packning är tätningselementet instängt mellan flänsytorna, men det är inte mekaniskt låst på plats. Om det inre trycket överstiger bultarnas tryckkraft kan packningen tryckas ut ur fogen - ett fenomen som kallas blowout. Detta är ett katastrofalt fel som frigör processvätskan och kan orsaka skada eller dödsfall. Ringfogspackningen kan inte blåsa ut eftersom den är mekaniskt instängd i spåret. Spåret fungerar som ett inneslutningskärl och packningen komprimeras inuti den. Även om bultbelastningen tappas, förblir packningen på plats och bibehåller en tätning. Detta är en kritisk säkerhetsfunktion i högtrycksapplikationer.
Tabellen nedan jämför designegenskaperna och prestandaegenskaperna för ringledspackningar och mjuka packningar.
| Särdrag | Ringfogspackning | Mjuk packning (plåt) |
| Tätningsmekanism | Metall-till-metall linjekontakt | Kompression av mjukt material |
| Utblåsningsmotstånd | Utmärkt (mekaniskt instängd) | Dålig (kan extruderas) |
| Tryckbetyg | Upp till 10 000 psi (690 bar) | Upp till 1 000 psi (69 bar) |
| Temperaturbetyg | Upp till 1 000°C (beroende på material) | Upp till 500°C (beroende på material) |
| Återanvändbarhet | Rekommenderas inte | Rekommenderas inte |
| Typiska applikationer | Brunnhuvuden, rörledningar, raffinaderier, kraftverk | Allmän industrirörledning, lågtryckssystem |

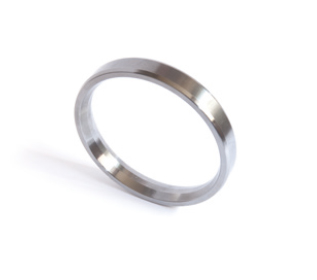

Utformningen av ringfogspackningen är standardiserad för att säkerställa utbytbarhet. De vanligaste stilarna är R-typen (oval eller oktagonal), RX-typen (för högre tryck) och BX-typen (för extremt höga tryck). Varje stil har en specifik spårgeometri och tryckklassificering. PåNingbo Kaxite Sealing Materials Co., Ltd., tillverkar vi alla tre stilarna i en rad material för att uppfylla kraven för olika applikationer.
Metall-till-metall-tätningen på en ringfogspackning är nyckeln till dess förmåga att förhindra utblåsning och läckage. När flänsbultarna dras åt trycks packningen ihop mot spårytorna. Den initiala kontakten är en linjekontakt - den böjda ytan på packningen möter den plana ytan av spåret. När bultbelastningen ökar deformeras metallen vid kontaktledningen plastiskt, vilket skapar en bredare kontaktyta. Denna deformation är begränsad till ett mycket litet område, och det skapar en tätning som är både tät och elastisk. Tätningen är tät eftersom metall-till-metall-kontakten eliminerar de mikroskopiska luckorna som skulle tillåta vätska att rinna ut. Den är fjädrande eftersom den elastiska deformationen av packningen och flänsen gör att fogen kan ta emot små rörelser utan att tappa kontakten.
Spårets geometri är avgörande för tätningens prestanda. Spåret är bearbetat till en exakt vinkel (vanligtvis 23° för packningar av R-typ) och djup. När packningen komprimeras tvingar spårets kilverkan packningsmaterialet till tät kontakt med spårytorna. Detta skapar en tätning som blir tätare när trycket ökar. Detta är känt som en tryckaktiverad tätning. Ju högre inre tryck, desto mer pressas packningen mot spårytorna, och desto tätare blir tätningen. Detta är motsatsen till en mjuk packning, som kan tvingas ut ur fogen av högt tryck. Tabellen nedan visar förhållandet mellan inre tryck och tätningskraft för en ringfogspackning.
| Internt tryck (bar) | Tätningskraft (N/mm) | Kontaktstress (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Den tryckaktiverade tätningen är det som gör ringfogspackningen så effektiv för att förhindra utblåsning. Även om bultbelastningen minskar på grund av termisk expansion eller avslappning, fortsätter det inre trycket att aktivera tätningen. Detta är en kritisk säkerhetsfunktion i högtrycksapplikationer. På vår fabrik testar vi varje parti av ringfogspackningar för att verifiera deras tryckaktiverade tätningsprestanda. Vi använder en hydraulisk testrigg som applicerar internt tryck på en testfläns och mäter läckagehastigheten. Våra packningar uppnår konsekvent läckagehastigheter som ligger långt under de tillåtna gränserna för API 6A och ASME B16.20.
Materialet från vilket en ringfogspackning är gjord avgör dess förmåga att motstå de korrosiva och termiska förhållandena i applikationen. En packning gjord av fel material kommer att gå sönder i förtid, vilket leder till oplanerat underhåll och produktionsbortfall. De vanligaste materialen för ringfogspackningar är mjukt järn, lågkolhaltigt stål, rostfritt stål (304, 316, 321) och exotiska legeringar som Inconel, Monel och Hastelloy. Varje material har ett specifikt område av temperatur och korrosionsbeständighet. Valet av material måste baseras på processvätskan, driftstemperaturen och den erforderliga livslängden.
Mjukt järn är det mest ekonomiska materialet och lämpar sig för lågtemperatur-, icke-korrosiva applikationer. Lågkolhaltigt stål används för lite mer krävande applikationer. Rostfritt stål 304 och 316 är branschens arbetshästar, som erbjuder bra korrosionsbeständighet och hög temperaturhållfasthet. Rostfritt stål 321 är stabiliserat med titan för att förhindra intergranulär korrosion vid höga temperaturer. Inconel och Monel används i de mest aggressiva miljöerna, som de som innehåller klorider eller högtemperaturånga. Tabellen nedan ger en guide till temperatur- och korrosionsgränser för vanliga ringfogspackningsmaterial.
| Material | Max. Temperatur (°C) | Korrosionsbeständighet | Typiska applikationer |
| Mjukt järn | 400 | Dålig | Lågt tryck, icke-frätande tjänster |
| Lågkolhaltigt stål | 500 | Rättvis | Allmän industrirörledning |
| Rostfritt stål 304 | 700 | Bra | De flesta raffinaderi och petrokemiska tjänster |
| Rostfritt stål 316 | 800 | Mycket bra | Korrosiva miljöer, högtemperaturånga |
| Rostfritt stål 321 | 900 | Mycket bra | Högtemperaturapplikationer |
| Inconel 625 | 1 000 | Excellent | Extrem temperatur, mycket frätande |
| Monel 400 | 800 | Excellent | Kloridhaltiga miljöer |
Valet av rätt material är ett avgörande tekniskt beslut. En packning som inte är resistent mot processvätskan kommer att korrodera, förlora sin tätningsförmåga och potentiellt förorena processen. En packning som inte är klassad för driftstemperaturen kommer att mjukna eller krypa, förlora sin förspänning och tillåta läckage. På Kaxite arbetar vi nära våra kunder för att välja det optimala materialet för varje applikation. Vi upprätthåller en omfattande databas över materialkompatibilitet och kan ge specifika rekommendationer baserat på processförhållandena. Denna tjänst är ett av sätten vi hjälper våra kunder att minska oplanerat underhåll och produktionsbortfall.
Den mest hållbara ringfogspackningen i världen kommer att misslyckas om den inte installeras korrekt. Installation är en kritisk faktor för tätningens tillförlitlighet. De vanligaste installationsfelen är: att återanvända en packning som redan har komprimerats, att skada packningen under hantering, att inte rengöra spåret och att applicera ojämnt skruvmoment. Vart och ett av dessa fel kan leda till för tidigt fel. Korrekt installation är en systematisk process som måste följas noggrant.
Det första steget är att inspektera packningen och spåret. Packningen måste vara fri från defekter som repor, bucklor eller korrosion. Spåret måste vara rent, torrt och fritt från skräp eller gammalt packningsmaterial. Eventuella skador på spåret kommer att överföras till packningen, vilket förhindrar en ordentlig tätning. Det andra steget är att installera packningen i spåret. Packningen ska hanteras med försiktighet för att undvika skador. Den ska placeras i spåret och kontrolleras för att säkerställa att den sitter ordentligt. Det tredje steget är att rikta in flänsarna. Flänsarna måste vara parallella och inriktade inom de specificerade toleranserna. Felinriktning kommer att orsaka ojämn belastning av packningen och kan leda till läckage.
Det fjärde steget är att dra åt bultarna. Detta måste göras i ett stjärn- eller korsmönster, i flera pass, för att säkerställa jämn belastning. Det slutliga bultmomentet ska vara enligt flänstillverkarens specifikationer. Det är viktigt att använda en kalibrerad momentnyckel. Tabellen nedan ger en sammanfattning av installationsstegen och de viktigaste punkterna att kontrollera.
| Steg | Handling | Nyckelkontroll |
| 1 | Inspektera packning och spår | Inga defekter, ren och torr |
| 2 | Montera packningen i spåret | Rätt sittande |
| 3 | Rikta in flänsarna | Parallellt och centrerat |
| 4 | Dra åt bultarna i stjärnmönster | Flera pass, jämnt vridmoment |
| 5 | Slutlig vridmomentkontroll | Enligt specifikation |
På vår fabrik tillhandahåller vi detaljerade installationsinstruktioner med varje ringfogspackning som vi skickar. Vi erbjuder även installationsutbildning på plats för våra kunder. Vårt tekniska team finns tillgängligt för att hjälpa till med eventuella installationsfrågor. Genom att följa dessa procedurer kan våra kunder säkerställa att deras ringfogspackningar ger den långsiktiga tillförlitlighet som är avgörande för att minska oplanerat underhåll och produktionsbortfall.
Den totala ägandekostnaden (TCO) för en ringfogspackning inkluderar det ursprungliga inköpspriset, installationskostnaden, underhållskostnaden och felkostnaden. Medan det ursprungliga inköpspriset för en ringfogspackning är högre än för en mjuk packning, är TCO ofta lägre eftersom ringfogspackningen varar längre och misslyckas mer sällan. Ett enstaka fel på en mjuk packning kan kosta hundratusentals dollar i förlorad produktion, medan en ringfogspackning kan förhindra det felet. Tabellen nedan ger en jämförelse av TCO för en ringfogspackning och en mjuk packning under en 10-årsperiod.
| Kostnadskomponent | Ringfogspackning | Mjuk packning |
| Ursprungligt inköpspris (per enhet) | 50 USD | 10 USD |
| Antal byten (10 år) | 2 | 6 |
| Total inköpskostnad | 100 USD | 60 USD |
| Installationsarbete (10 år) | 200 USD | 600 USD |
| Kostnad för misslyckande (10 år) | $0 | 50 000 USD |
| Total ägandekostnad | 300 USD | $50 660 |
Tabellen visar att TCO för ringfogspackningen är betydligt lägre än för den mjuka packningen, trots det högre initiala inköpspriset. Besparingarna kommer från det minskade antalet byten, lägre installationsarbete och eliminering av felkostnader. Detta är det ekonomiska argumentet för att använda ringfogspackningar i högtrycks- och högtemperaturapplikationer. Kostnaden för ett enstaka fel uppväger vida kostnaden för själva packningen. På Ningbo Kaxite Sealing Materials Co., Ltd. hjälper vi våra kunder att beräkna TCO för sina tätningslösningar. Vi tror att ringfogspackningen är den mest kostnadseffektiva lösningen för krävande applikationer.
Fråga 1: Kan en ringfogspackning återanvändas efter att den har komprimerats?
Svar: Nej, en ringfogspackning ska inte återanvändas. När packningen väl har komprimerats har den genomgått plastisk deformation och har härdat. Återanvändning ger ingen tillförlitlig tätning. Packningen bör bytas ut varje gång flänsen öppnas. Detta är en kritisk säkerhetspraxis. På Ningbo Kaxite Sealing Materials Co., Ltd. rekommenderar vi att våra kunder håller ett adekvat lager av reservpackningar för att säkerställa att de inte frestas att återanvända en packning i en nödsituation.
Fråga 2: Hur väljer jag rätt material för en ringfogspackning?
Svar: Valet av material beror på processvätskan, driftstemperaturen och den erforderliga korrosionsbeständigheten. För lågtemperatur-, icke-korrosiva applikationer räcker det med mjukt järn eller lågkolhaltigt stål. För de flesta raffinaderi- och petrokemiska tillämpningar rekommenderas rostfritt stål 304 eller 316. För applikationer med hög temperatur eller mycket korrosiva kan exotiska legeringar som Inconel eller Monel krävas. Vårt tekniska team kan ge specifika rekommendationer baserat på dina processförhållanden.
Fråga 3: Vad är skillnaden mellan en ringfogspackning av R-typ, RX-typ och BX-typ?
Svar: R-typen är den vanliga ovala eller oktagonala packningen som används i de flesta applikationer. RX-typen har en modifierad geometri som ger en mer effektiv tätning vid högre tryck. BX-typen är designad för extremt höga tryck och har en tryckaktiverad design. Varje typ har en specifik spårgeometri och tryckklassificering. Vår fabrik tillverkar alla tre typerna och vi kan hjälpa dig att välja rätt för din applikation.
Fråga 4: Hur kan jag se om en ringfogspackning har skadats?
Svar: En skadad ringfogspackning kan ha synliga repor, bucklor eller korrosion. Den kan också deformeras ur rund eller ha ett tillplattat tvärsnitt. Om något av dessa tecken finns, bör packningen inte användas. Även en liten defekt kan hindra packningen från att täta ordentligt. Inspektera alltid packningen noggrant före installation.
Fråga 5: Vad är det maximala trycket för en ringfogspackning?
Svar: Det maximala trycket för en ringfogspackning beror på typ och material. R-typ packningar är vanligtvis klassade till 5 000 psi (345 bar). RX-typpackningar är klassade till 10 000 psi (690 bar). Packningar av BX-typ är klassade till 15 000 psi (1 034 bar) eller högre. Det faktiska trycket beror också på flänsens klassificering och bultbelastningen. Vår fabrik kan tillhandahålla specifika tryckklasser för varje packningstyp och material.
Ringfogspackningen är en kritisk komponent i arbetet med att minska oplanerat underhåll och produktionsförluster i industrisystem med högt tryck. Dess metall-till-metall-tätning, tryckaktiverade design och motstånd mot utblåsning gör den till den mest pålitliga tätningslösningen för krävande applikationer. Genom att välja rätt material, installera packningen korrekt och följa ett förebyggande underhållsprogram kan anläggningsoperatörer praktiskt taget eliminera packningsrelaterade fel. Resultatet är högre drifttid, lägre underhållskostnader och en säkrare arbetsmiljö.
På Ningbo Kaxite Sealing Materials Co., Ltd., har vår fabrik tillverkat ringfogspackningar i över två decennier. Vi erbjuder ett komplett utbud av standard- och specialpackningar i en mängd olika material. Vårt tekniska team finns tillgängligt för att hjälpa till med materialval, installationsutbildning och felanalys. Vi är engagerade i att hjälpa våra kunder att uppnå högsta nivå av tillförlitlighet och säkerhet i sin verksamhet.
Kontakta Ningbo Kaxite Sealing Materials Co., Ltd. idagför att lära dig mer om våra ringfogspackningar och hur de kan minska ditt oplanerade underhåll och produktionsbortfall.
