Gå igenom vilken kemisk bearbetningsanläggning som helst och du kommer att hitta ett komplext nätverk av rör, kärl och värmeväxlare, alla förenade med flänsförband. Dessa anslutningar är de potentiella svaga punkterna, och de förlitar sig på en ödmjuk men ändå kritisk komponent: packningen. I decennier var industrins standard ofta spirallindade packningar eller till och med enkla icke-asbestplåtmaterial. En grundläggande förändring är dock på gång.Korrugerade metallpackningar(CMG) håller snabbt på att bli standarden för kritiska tätningsapplikationer, och det av goda skäl. De erbjuder en unik kombination av motståndskraft, temperaturbeständighet och tätningstillförlitlighet som är oöverträffad av många traditionella alternativ. På Ningbo Kaxite Sealing Materials Co., Ltd., har vår fabrik legat i framkant av denna revolution, och tillverkat högpresterande korrugerade metallpackningar som löser de mest utmanande tätningsproblemen i kemiska anläggningar, raffinaderier och petrokemiska anläggningar över hela världen.
Den växande preferensen för korrugerade metallpackningar är inte bara en trend; det är ett logiskt svar på de ökande kraven från modern kemisk bearbetning. Anläggningar arbetar vid högre tryck och temperaturer för att förbättra effektiviteten. De hanterar mer aggressiva och giftiga medier, där läckor inte bara är kostsamma utan potentiellt katastrofala. Miljö- och säkerhetsbestämmelserna skärps och kräver utsläpp som praktiskt taget är noll. I detta utmanande landskap sticker den korrugerade metallpackningen ut. Dess unika korrugerade profil ger exceptionell återfjädring och elasticitet, och kompenserar för de oundvikliga värme- och tryckfluktuationerna i en process. Denna motståndskraft säkerställer en tät försegling på lång sikt, vilket minskar flyktiga utsläpp och eliminerar behovet av konstant efterdragning. I den här artikeln kommer vi att utforska de tekniska principer, materialvetenskap och praktiska tillämpningar som gör korrugerade metallpackningar till det föredragna valet för den kemiska industrin, och vi kommer att ge en detaljerad, teknisk titt på specifikationerna och bästa praxis för deras användning.
I den kemiska bearbetningsvärlden är "steady state" en myt. Verkliga verksamheter kännetecknas av termisk expansion och sammandragning, tryckstötar och vibrationer. Dessa cykliska spänningar är den primära fienden till en pålitlig flänstätning. Traditionella platta packningar, såsom icke-asbestplåtar, kan ta ett permanent "set" under initial bultbelastning. Detta innebär att de tappar sin spänst och spänst med tiden. När flänsen genomgår en termisk cykel kan expansionen komprimera packningen ytterligare, och när den svalnar kan packningen inte fjädra tillbaka för att bibehålla tillräckligt tätningstryck. Denna förlust av bultbelastning leder till läckor. En korrugerad metallpackning är fundamentalt annorlunda. Dess kärna är en tunn, korrugerad metallprofil som fungerar som en serie fjädrar. När den komprimeras, brister den inte plastiskt på samma sätt; den behåller betydande elastisk energi.

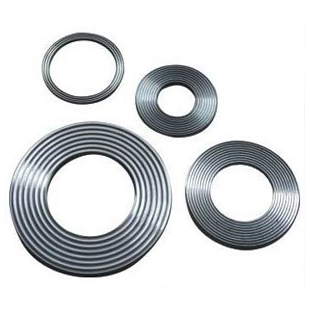

För att visualisera detta, föreställ dig skillnaden mellan ett platt ark av kartong och en wellpappkartong. Det platta arket viks och viks lätt och tappar sin styrka. Den korrugerade lådan är dock styv och kan fjädra tillbaka. Samma princip gäller för packningar. Den korrugerade profilen i våra korrugerade metallpackningar ger en hög grad av flexibilitet och återhämtning. En nyligen genomförd studie av ett ledande europeiskt tätningsinstitut mätte "krypavslappningen" hos olika packningstyper. Krypavslappning är förlusten av stress på bulten över tiden. Efter 1 000 timmar vid 300°C hade en standard packning av komprimerad fiber tappat över 60 % av sin initiala spänning. En flexibel grafitpackning tappade cirka 35 %. Våra korrugerade metallpackningar tappade å andra sidan mindre än 15 % av sin initiala spänning. Denna exceptionella kvarhållning av bultbelastningen innebär att flänsen förblir tätad längre, även när systemet genomgår kraftiga termiska och tryckcykliska cykler.
Denna motståndskraft handlar inte bara om tätning; det handlar också om säkerhet och kostnad. I många processer kan det vara svårt att upptäcka en liten läcka, vilket kräver dyr gasdetekteringsutrustning. När en läcka upptäcks måste anläggningen ofta stängas av för att efterdra eller byta ut packningen. För en kemisk fabrik kan en nedläggning kosta tiotusentals dollar i timmen i förlorad produktion. Genom att bibehålla en tätning på lång sikt minskar korrugerade metallpackningar frekvensen av dessa kostsamma och störande ingrepp. Den korrugerade kärnans "återfjädrande" karaktär säkerställer att packningen kan ta emot den differentiella rörelsen mellan flänsar, skydda tätningen och förhindra flyktiga utsläpp. Denna tillförlitlighet är kärnan till varför underhållsansvariga i allt högre grad specificerar korrugerade metallpackningar för sina mest kritiska och utmanande tillämpningar.
Ett av de mest utmanande tätningsscenarierna inom kemisk bearbetning är en lågtrycksfläns med stor diameter. Tänk på en magasinsmanway, en kanal med stor diameter eller ett värmeväxlarlock. Dessa flänsar är ofta svåra att täta eftersom de har en mycket stor yta, men endast en begränsad mängd bultkraft kan appliceras utan att själva flänsen deformeras. Dessutom är flänsytorna i dessa applikationer ofta skadade, gropiga eller felinriktade på grund av tidigare packningsbyten eller helt enkelt på grund av strukturens storlek. En traditionell platt packning kräver ett mycket högt yttryck för att skapa en tätning, men på en stor fläns är det nästan omöjligt att uppnå detta enhetliga tryck.
Det är här geniet av Corrugated Metal Gasket-designen lyser. Dess korrugerade mönster skapar en serie mycket koncentrerade tätningslinjer. Istället för att kräva ett högt medeltryck över hela packningsytan fokuserar den den tillgängliga bultbelastningen på dessa smala kontaktzoner. Detta innebär att en korrugerad metallpackning kan uppnå en tät tätning även med relativt låga bultbelastningar. Förmågan att anpassa sig till ytojämnheter är en annan kritisk fördel. Den korrugerade kärnan fungerar som ett flexibelt membran som kan komprimeras och anpassa sig till ytfel, vilket är viktigt när man tätar stora, ibland skeva, flänsar. Platta standardpackningar kan helt enkelt inte överbrygga dessa luckor och brister utan omfattande reparation av flänsytan, en dyr och tidskrävande process.
Denna prestandafördel leder direkt till verkliga kostnadsbesparingar. Tidigare, om en tank med stor diameter läckte, var lösningen ofta att isolera tanken, tömma den och låta en svetsare reparera flänsytan, eller att använda en anpassad bearbetningsprocess. Detta krävde ofta veckor av förberedelser och betydande kostnader. Med korrugerade metallpackningar löses många av dessa problem på packningsnivå. Vår fabrik,Ningbo Kaxite Sealing Materials Co., Ltd., producerar korrugerade metallpackningar i storlekar upp till flera meter i diameter, för tryck så låga som några millibarer och för vakuumförhållanden. Packningens förmåga att ge en tillförlitlig tätning under så låga bultbelastningar, i kombination med dess tolerans för ytdefekter, gör den till den bästa lösningen för dessa problematiska, storskaliga applikationer. Denna förmåga tillåter anläggningar att undvika kostsamma stillestånd och flänsreparationer, hålla verksamheten igång och minska underhållsbudgetar.
Att välja rätt korrugerad metallpackning för en specifik kemisk bearbetningsapplikation kräver en tydlig förståelse av driftsförhållandena och packningens tekniska specifikationer. En missmatchning kan leda till för tidigt fel, läckor och potentiella faror. Tabellen nedan ger en detaljerad specifikationsguide för vårt standardsortiment av korrugerade metallpackningar, som framhäver den tekniska logiken bakom varje parameter. Men för komplexa applikationer tillhandahåller vi en fullständig, anpassad ingenjörstjänst för att designa en packning som är perfekt anpassad till din fläns.
| Parameter | Standardspecifikation | Teknisk motivering och tillämpningspåverkan |
| Kärnmaterial | SS304, SS316, SS316L, Titan | Bestämmer korrosionsbeständighet och temperaturförmåga. SS316L är vanligt för de flesta kemiska tjänster. Titan för kraftig korrosion och hög temperaturbeständighet. |
| Kärntjocklek (mm) | 0,20 - 0,40 | Tjockare kärnor (0,30-0,40 mm) ger större motståndskraft och är att föredra för lågtrycksflänsar med stor diameter. Tunnare kärnor (0,20 mm) är för högtryckssystem som kräver minimal avkoppling. |
| Korrugeringsdelning (mm) | 2,5 - 4,0 | Pitch är avståndet mellan korrugeringstopparna. En snävare stigning (2,5 mm) skapar fler tätningslinjer, bättre för applikationer med låg bultbelastning. En bredare stigning (4,0 mm) är för högtrycksapplikationer. |
| Korrugeringshöjd (mm) | 0,8 - 1,5 | Bestämmer kompressibiliteten och fjäder tillbaka. Högre höjder möjliggör mer flänsrörelse och bättre ytkonformitet. |
| Material för tätningselement | Flexibel grafit, PTFE, glimmer | Flexibel grafit är den vanligaste, som ger utmärkt temperatur- och kemikaliebeständighet. PTFE är för aggressiva kemikalier vid lägre temperaturer. Mica är för ultrahöga temperaturer. |
| Tätningselementdensitet (g/cm³) | 1,0 - 1,2 (grafit) | Högre densitet minskar porositet och krypning, men kan vara svårare att komprimera. En standarddensitet är en bra balans. |
| Maximal designtemperatur (°C) | Upp till 650°C (med glimmer) | Detta är den kritiska gränsen. Om den överskrids kan kärnan eller tätningselementet försämras, vilket leder till tätningsfel. |
| Maximalt konstruktionstryck (bar) | Upp till 250 bar | Bestämmer den minsta bultbelastningen och den erforderliga packningshållfastheten. Högre tryck kräver en tjockare eller starkare kärna. |
| Rekommenderad packningsspänning (N/mm²) | 50 - 150 | Detta är den tryckspänning som behövs för att uppnå en tätning. För lågt och flänsen kommer att läcka; för högt och det kan skada packningen eller flänsen. |
| Läckhastighet (ASTM F37) | < 0,001 ml/min | Detta är mätvärdet för tätningsprestanda, som indikerar packningens förmåga att förhindra flyktiga utsläpp. |
När du väljer en korrugerad metallpackning handlar det inte bara om de individuella materialspecifikationerna; det handlar om att förstå samspelet mellan packningen och flänsen. Bultbelastningen måste vara tillräcklig för att komprimera packningen och generera den erforderliga tätningsspänningen, men inte så hög att den krossar kärnan. Flänsens ytfinish och parallelliteten spelar också en avgörande roll. Vi rekommenderar en flänsyta på Ra 3,2 till 6,3 µm för optimal tätning. På Kaxite använder vårt tekniska team avancerad Finite Element Analysis (FEA) för att simulera packningens beteende under specifika bultbelastningar och tryck. Detta gör att vi kan rekommendera den optimala packningsdesignen och ett kontrollerat vridmoment, vilket säkerställer en tillförlitlig och läckagefri anslutning som uppfyller de strängaste emissionsstandarderna.
Den kemiska industrin är otroligt mångsidig och hanterar allt från godartade kolväten till aggressiva syror, kaustik och lösningsmedel. Det finns ingen enskild "universell" packning som tål alla kemiska miljöer. Den verkliga styrkan hos den korrugerade metallpackningen ligger i dess anpassningsbarhet. Genom att noggrant välja kärnmetall och ytmaterial (eller tätningselement) kan packningen konstrueras exakt för de specifika media och driftsförhållanden. Denna flexibilitet är anledningen till att de i allt högre grad specificeras framför vanliga spirallindade packningar, som har ett mer begränsat utbud av konstruktionsalternativ. På Ningbo Kaxite Sealing Materials Co., Ltd. producerar vi korrugerade metallpackningar med ett brett utbud av materialkombinationer för att möta de höga kraven från den kemiska, petrokemiska och farmaceutiska industrin.
Kärnmetallen ger den strukturella styrkan och motståndskraften. För allmän kemisk service är SS316L ett mångsidigt val som erbjuder bra motstånd mot ett brett spektrum av media och driftstemperaturer. För mer korrosiva miljöer, som de som involverar klorider eller syror, rekommenderas högre legeringar som Hastelloy C276 eller Inconel 625. För extremt höga temperaturer, som de i raffinaderiugnar, används titan eller nickelbaserade legeringar. Vår fabrik har ett omfattande lager av dessa specialmetaller, vilket möjliggör snabb tillverkning. Valet av tätningselement är lika viktigt. Det vanligaste valet är flexibel grafit, som erbjuder utmärkt värmebeständighet (upp till 650°C) och kemisk kompatibilitet med de flesta kolväten och ånga. Grafit är dock inte lämplig för starkt oxiderande syror, eftersom det kan oxidera och förlora sina tätningsegenskaper. I dessa fall använder vi ett ytmaterial av PTFE eller dess modifierade former, som är kemiskt inerta.
Vi erbjuder även innovativa konstruktioner, såsom en "Dual Sealing Layer"-konstruktion. Detta innebär att man använder två olika tätningselement – till exempel ett grafitinre skikt för primär tätning och en yttre PTFE-ring för skydd mot media som skulle angripa grafit. En annan avancerad design är inkluderingen av en inre och yttre stödring. En innerring förhindrar att packningen kollapsar inåt under tryck (särskilt viktigt vid höga tryck), medan en yttre ring ger korrosionsskydd och hjälper till med centrering. Denna nivå av anpassning är anledningen till att korrugerade metallpackningar blir standarden för säkerhetskritiska och högvärdiga applikationer. Ett exempel: en stor läkemedelstillverkare kämpade med föroreningsproblem i en vattenslinga med hög renhet på grund av extraherbara material från standardpackningar. Vår fabrik designade en korrugerad metallpackning med en solid PTFE-yta och en SS316L-kärna som eliminerade alla extraherbara material, vilket ger en ren, ren tätning. Denna typ av skräddarsydd lösning är endast möjlig med den flexibla designplattformen hos en korrugerad metallpackning.
Fråga 1: Hur skiljer sig en korrugerad metallpackning från en spirallindad packning när det gäller prestanda?
Svar: Den primära skillnaden ligger i kärndesignen. En spirallindad packning använder en spirallindad V-formad metallremsa med ett fyllmedel. De är utmärkta för många applikationer men kan vara benägna att "blåsa ut" om fillern är skadad. En korrugerad metallpackning använder en solid, kontinuerlig korrugerad metallkärna, vilket ger en mer robust, styv struktur. Denna design erbjuder överlägset utblåsningsmotstånd och är mer motståndskraftig mot svår termisk cykling. Medan spirallindade packningar är ett bra allmänt val, är korrugerade metallpackningar vanligtvis att föredra för lågtrycksflänsar med stor diameter och för applikationer där skador på flänsytan eller felinriktning är ett problem.
Fråga 2: Kan en korrugerad metallpackning användas på en fläns med en mycket grov ytfinish?
Svar: Ja, detta är en av deras främsta fördelar. Den korrugerade profilen fungerar som en serie flexibla fjädrar som kan tryckas ihop och anpassa sig till ytojämnheter. Det mjuka tätningselementet (grafit eller PTFE) fyller de mikroskopiska luckorna och skapar en tätning. Detta gör dem idealiska för att reparera gamla, korroderade flänsar utan kostnad för ytbeläggning. Vi rekommenderar dock alltid en någorlunda slät och plan flänsyta för att uppnå en optimal tätning. För extremt grova flänsar kan ett tjockare tätningselement eller en ytbeläggning med högre densitet krävas. Vårt tekniska team kan ge råd om den bästa lösningen för ditt specifika tillstånd.
Fråga 3: Vilket vridmoment ska jag använda när jag skruvar fast en korrugerad metallpackning?
Svar: Det finns inget enskilt vridmomentvärde. Det beror på packningsstorlek, bultstorlek, flänsklassning och packningsmaterial. Målet är att uppnå den rekommenderade packningsspänningen (vanligtvis 50-150 N/mm² för korrugerade metallpackningar) utan att krossa kärnan. Vi tillhandahåller en detaljerad vridmomentprocedur med varje packning vi levererar, som beräknas utifrån din specifika flänsdesign. Denna procedur kommer att specificera vridmomentet i ft-lbs eller Nm, åtdragningssekvensen och antalet passeringar. Det är viktigt att följa denna procedur för att uppnå en läckagefri tätning och förhindra skador. Överskrid aldrig det rekommenderade vridmomentet.
Fråga 4: Är korrugerade metallpackningar lämpliga för vakuumservice?
Svar: Ja, absolut. Korrugerade metallpackningar är utmärkta för vakuumtillämpningar, inklusive högvakuum. Deras styva kärna hindrar dem från att dras in i flänsgapet, till skillnad från vissa mjukare plåtpackningar. Den korrugerade designen ger också en positiv tätning även under undertryck. Vi rekommenderar en design med en inre stödring för att förhindra inåtgående kollaps och ett tätningselement med hög densitet för att minimera utgasning. Vår fabrik vid Ningbo Kaxite Sealing Materials Co., Ltd. har levererat korrugerade metallpackningar för många vakuumapplikationer, inklusive inom läkemedels- och halvledarindustrin.
Fråga 5: Hur förvarar jag korrugerade metallpackningar för att säkerställa deras integritet före installation?
Svar: Korrugerade metallpackningar bör förvaras i en ren, torr och sval miljö. De måste skyddas från fukt, smuts och extrema temperaturer. Originalförpackningen (ofta en förseglad plastpåse med avfuktare) bör förvaras intakt fram till installationen för att förhindra rost eller kontaminering. De bör förvaras plant för att förhindra förvrängning, och de bör inte staplas med andra tunga föremål ovanpå dem. Vår fabrik tillhandahåller detaljerade förvaringsinstruktioner med varje försändelse för att säkerställa att packningarna anländer på plats i perfekt skick.
Från att tåla de mest brutala värme- och tryckcyklerna till att täta problematiska flänsar med stor diameter och erbjuda oöverträffad materialflexibilitet, Corrugated Metal Gasket har visat sig vara den överlägsna tätningslösningen för den moderna kemiska processindustrin. Dess unika konstruktion ger en nivå av tillförlitlighet, säkerhet och kostnadseffektivitet som traditionella packningsalternativ helt enkelt inte kan matcha. För underhållsingenjörer och anläggningschefer representerar det en proaktiv investering i läckagefri, långsiktig drift.
Är du redo att uppgradera din anläggnings tätningsprestanda?Kontakta Ningbo Kaxite Sealing Materials Co., Ltd. idagför att diskutera din specifika ansökan. Vårt team av erfarna ingenjörer kommer att arbeta med dig för att välja den optimala designen och materialkombinationen för dina mest kritiska flänsanslutningar. Vi erbjuder kostnadsfria tekniska konsultationer, rekommendationer för packningsdesign och utbildning på plats för dina underhållspersonal.Begär din kostnadsfria tekniska konsultation nu från Ningbo Kaxite Sealing Materials Co., Ltd. och säkerställ din anläggnings integritet med pålitlig tätning av korrugerade metallpackningar.
