Varför är metalltandade packningar lämpliga för högtemperaturmiljöer?

I industriella tillämpningar med hög temperatur – såsom petrokemiska raffinaderier, kraftverk och värmeväxlare – misslyckas standardpackningar ofta på grund av termisk nedbrytning, krypavslappning eller förlust av motståndskraft. Tandade metallpackningar är dock speciellt framtagna för att utmärka sig i dessa krävande miljöer. Men vad gör dem så passande för höga temperaturer? Svaret ligger i deras unika design och materialval. En metalltandad packning består av en metallkärna (vanligtvis rostfritt stål eller en högnickellegering) med koncentriska tandningar (spår) på båda sidorna, och ofta ett mjukt ytmaterial som grafit eller PTFE applicerat över tandningarna. Metallkärnan ger mekanisk styrka och termisk stabilitet, medan tandningarna koncentrerar tätningskraften till ett smalt band, vilket skapar höga enhetsbelastningar som rymmer flänsrörelser och termisk cykling. På Ningbo Kaxite Sealing Materials Co., Ltd. har vår fabrik tillverkat tandade packningar i över 20 år, och vi har validerat deras prestanda i temperaturer från -200°C till 850°C, beroende på material som används.

Lämpligheten av metalltandade packningar för höga temperaturer drivs av fyra nyckelfaktorer: användningen av högtemperaturbeständiga metallegeringar (såsom 316L rostfritt stål, Inconel 625 eller Hastelloy C276), appliceringen av ett termiskt stabilt ytmaterial (expanderat grafit och utformningen av sermanika) termisk expansionsfel mellan packnings- och flänsmaterial. Till skillnad från mjuka packningar (t.ex. gummi eller PTFE) som mjuknar, kryper eller oxiderar vid förhöjda temperaturer, behåller metallkärnan i en tandad packning sin form och tätningskraft. Tandningarna, när de är komprimerade, bildar en serie täta tätningslinjer som effektivt blockerar läckagevägar, även under svår termisk cykling. I den här omfattande artikeln kommer vi att dissekera materialvetenskapen, designgeometrin och prestandaegenskaperna som gör metalltandade packningardet föredragna valet för högtemperaturförsegling. Vi kommer också att tillhandahålla detaljerade tekniska specifikationer, tillämpningsriktlinjer och verkliga prestandadata från vår fabriks omfattande erfarenhet.

Innehållsförteckning

• 1. Varför motstår metallkärnmaterialen termisk nedbrytning?
• 2. Hur förbättrar serrations tätningsprestanda under termisk cykling?
• 3. Vilka är de viktigaste tekniska specifikationerna för våra tandade packningar?
• 4. Hur kan korrekt installation och underhåll maximera packningslivslängden i högtemperaturtjänster?
• Vanliga frågor (FAQ)
• Slutsats och konsultation med anpassad packning

Varför motstår metallkärnmaterialen termisk nedbrytning?

Grunden för alla högtemperaturtandade packningar är dess metallkärna. Till skillnad från organiska eller elastomera material, som sönderdelas eller oxideras vid relativt låga temperaturer (typiskt under 200-250°C), behåller högpresterande metallegeringar sina mekaniska egenskaper och korrosionsbeständighet vid temperaturer upp till 850°C eller ännu högre. PåNingbo Kaxite Sealing Materials Co., Ltd., erbjuder vi en rad metallkärnmaterial, vart och ett utvalt för sina specifika temperatur- och korrosionsbeständighetsegenskaper. För de flesta högtemperaturapplikationer rekommenderar vi austenitiska rostfria stål (t.ex. 304, 316L) för temperaturer upp till 600°C och nickelbaserade legeringar (Inconel 625, Incoloy 825) för temperaturer upp till 850°C eller i mycket korrosiva miljöer. Metallkärnan ger den strukturella integriteten som behövs för att upprätthålla packningsspänningen under flänsbultbelastning, även när flänsen och packningen genomgår termisk expansion.

Nyckelegenskaper hos metallkärnmaterial som används i våra tandade packningar:

• Hög smältpunkt:Rostfria stål smälter vid cirka 1 400-1 450 °C, medan nickellegeringar smälter över 1 350 °C, vilket säkerställer att packningskärnan förblir solid även vid extrema driftstemperaturer.
• Oxidationsmotstånd:Legeringar som 316L och Inconel bildar ett skyddande kromoxid- eller nickeloxidskikt på sin yta vid höga temperaturer, vilket förhindrar ytterligare oxidation och fjällning. Detta är viktigt för att bibehålla packningens tjocklek och tätningseffektivitet.
• Krypmotstånd:Vid höga temperaturer kan metaller genomgå krypning - långsam plastisk deformation under konstant belastning. Våra utvalda legeringar har hög krypmotstånd, vilket säkerställer att packningen behåller sin sätesspänning under hela livslängden, även under långvarig exponering för hög temperatur.
• Termisk expansionskompatibilitet:Värmeutvidgningskoefficienten (CTE) för metallkärnan är vald för att matcha flänsmaterialets (typiskt kolstål eller rostfritt stål), vilket minimerar termisk spänning och minskar risken för flänsförvrängning eller packningsavslappning under termisk cykling.

Valet av metallkärnmaterial är avgörande för att uppnå önskad livslängd. Till exempel, i en raffinaderiapplikation med driftstemperaturer på 500°C och ett korrosivt processmedium som innehåller svavelföreningar, skulle vi specificera Inconel 625-kärna, som erbjuder exceptionell motståndskraft mot både oxidation och sulfidering. I en kraftverksångledning som arbetar vid 540°C räcker det ofta med en 316L kärna av rostfritt stål med en grafitbeklädnad. Vår fabrik utför en rigorös materialanalys för varje applikation, med hänsyn till driftstemperatur, tryck och medelkorrosivitet, för att rekommendera den optimala metallkärnan. Vi utför också metallurgiska tester, inklusive hårdhets-, drag- och kornstorleksanalyser, på varje parti av metallkärnmaterial för att säkerställa överensstämmelse med ASTM-specifikationerna.

För att illustrera den praktiska skillnaden, överväg en fallstudie från en petrokemisk anläggning som använde en kärnpackning av kolstål i en 550°C-tjänst. Packningen misslyckades efter 6 månader på grund av oxidation och tjockleksförlust. Efter att ha bytt till vår 316L tandade packning i rostfritt stål med grafitbeklädnad förlängdes packningens livslängd till över 4 år, utan någon mätbar förlust av tätningsförmåga. Denna hållbarhet leder direkt till minskade underhållsstopp, förbättrad anläggningssäkerhet och lägre totala driftskostnader. Vår fabrik på Kaxite har en omfattande databas med materialprestandadata, vilket gör att vi kan välja den optimala metallkärnan för varje högtemperaturapplikation.

Hur förbättrar serrations tätningsprestanda under termisk cykling?

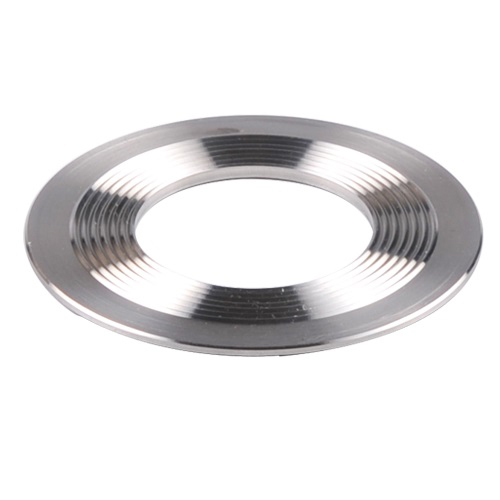

Den tandade (eller räfflade) designen hos metalltandade packningar är inte bara en strukturell egenskap – den är en nyckelfaktor för tätningsprestanda vid hög temperatur. De koncentriska tandningarna på packningsytorna tjänar flera funktioner: de koncentrerar bultbelastningen till smala periferiska band, vilket skapar höga tätningsspänningar (upp till 500-700 MPa) som bäddar in i flänsytan och ger en effektiv tätning. De tillåter också radiell expansion och sammandragning av packningen under termisk cykling utan att orsaka överdriven stressavslappning. Dessutom fungerar tandningarna som flera oberoende tätningsbarriärer, så att om en tandning äventyras, bibehåller de intilliggande tandningarna fortfarande tätningen. Denna redundans är särskilt värdefull i högtemperaturapplikationer där termisk cykling kan orsaka flänsrörelser och packningsrörelser.

Viktiga prestandahöjande egenskaper hos den tandade designen i våra tandade packningar:

• Spänningskoncentration för tätning:Tandningarna minskar kontaktytan och koncentrerar flänsbultens belastning på räfflornas spetsar. Detta skapar en hög tätningsspänning (vanligtvis 4-6 gånger högre än en platt packning) som plastiskt deformerar ytmaterialet (grafit eller glimmer) in i flänsytan, fyller ut mikroskopiska brister och ger en tät tätning.
• Accommodation av flänsrörelse:Under termisk cykling expanderar flänsarna och drar ihop sig radiellt. Den tandade designen gör att packningen kan glida något på flänsytan utan att förlora sin tätning, eftersom tandningarna fungerar som flexibla tätningselement. Detta i motsats till en solid platt packning, som kan uppleva överdriven skjuvspänning och gå sönder under samma förhållanden.
• Krypavslappningskompensation:Vid höga temperaturer kan både packningen och flänsen genomgå krypavslappning, vilket minskar bultbelastningen över tiden. Tandningarna är utformade med ett specifikt djup och stigning för att säkerställa att även när beklädnadsmaterialet deformeras, behåller metallkärnan sin tjocklek, vilket ger en backup tätningsyta. Denna tätningsmekanism med två lager förlänger packningens effektiva livslängd avsevärt.
• Flera tätningslinjer:En typisk tandad packning har 12 till 24 tandningar per sida, var och en bildar en separat tätningslinje. Om en mindre läcka uppstår på en tandning på grund av lokal skada eller kontaminering, fortsätter de intilliggande tandningarna att täta, vilket förhindrar en katastrofal läcka. Detta är en kritisk säkerhetsfunktion i system med hög temperatur och högt tryck.

Vår fabrik genomför omfattande tester för att optimera serrationsgeometrin för olika applikationer. Vi har testat serrationsdjup från 0,15 mm till 0,3 mm och delningar (avstånd mellan tandningar) från 1,0 mm till 2,0 mm, för att bestämma den optimala kombinationen för specifika temperatur- och tryckområden. Vår standardtandade packning har ett tandningsdjup på 0,25 mm och en stigning på 1,5 mm, vilket vi har funnit erbjuder den bästa balansen mellan tätningsprestanda och motstånd mot klämskador. Vi erbjuder också ett "fint tandning"-alternativ med en stigning på 1,0 mm för applikationer som kräver extremt låga läckagehastigheter, såsom vakuumservice eller hantering av giftig gas.

Ett verkligt exempel från en råenhetsvärmare från ett raffinaderi, som arbetar vid 480°C och med dagliga termiska cykler, visar värdet av den tandade designen. De ursprungliga platta grafitpackningarna misslyckades inom 3 månader på grund av kraftig avslappning och utblåsning. Efter att ha installerat våra tandade packningar med 316L kärna och grafitbeläggning förlängdes livslängden till 3 år. Anläggningsingenjören noterade att de tandade packningarna bibehöll sin tätning även efter att flänsarna hade cyklats från omgivningstemperatur till 480°C över 100 gånger, vilket bekräftar designens förmåga att ta emot termiska rörelser. På Ningbo Kaxite Sealing Materials Co., Ltd., fortsätter vi att förfina vår serrationsgeometri och beklädnadsmaterial för att möta de växande kraven på högtemperaturtätningstillämpningar.

Vilka är de viktigaste tekniska specifikationerna för våra tandade packningar?

Ningbo Kaxite Sealing Materials Co., Ltd. tillverkar ett omfattande utbud av tandade packningar för högtemperatur-, högtrycks- och korrosiva applikationer. Vår produktlinje inkluderar standardstorlekar och anpassade storlekar, med olika metallkärnmaterial och beklädnadsmaterial. Tabellen nedan sammanfattar de viktigaste tekniska specifikationerna för våra mest populära serrated packning-modeller, som används flitigt inom petrokemi-, kraft- och raffineringsindustrin över hela världen. Vår fabrik kan tillverka packningar med diametrar från 10 mm till 5000 mm, och tjocklekar från 2 mm till 6 mm, för att möta specifika projektkrav.

Utöver standarderbjudandena tillhandahåller vår fabrik en rad skräddarsydda alternativ för att hantera specifika höga temperaturutmaningar. Vi erbjuder tandade packningar med en "flexibel" kärna (t.ex. en korrugerad metallkärna) för applikationer som kräver högre kompressibilitet, eller med en "kamprofil"-tandning för ojämna flänsytor. Vi kan också applicera en anti-stick-beläggning (som PTFE eller nickel) på beklädnaden för att förhindra packningens vidhäftning till flänsarna, vilket är särskilt värdefullt för skruvförband som behöver periodisk demontering.

Kvalitetskontroll är avgörande i vår tillverkningsprocess. Varje tandad packning inspekteras med avseende på konsistens på serrationsdjup med hjälp av optisk mätning, för planhet med en granityta och för visuella defekter under högintensiv belysning. Vi utför också ett heliumläckagetest på slumpmässiga prover från varje batch, vilket uppnår läckagehastigheter under 10^-6 mbar·l/s för kritiska applikationer. Vår fabrik vid Ningbo Kaxite Sealing Materials Co., Ltd. tillhandahåller en omfattande testrapport med varje beställning, inklusive materialcertifieringar, resultat av dimensionsinspektioner och läckagehastighetsdata. Denna transparens och engagemang för kvalitet säkerställer att våra tandade packningar levererar den prestanda och tillförlitlighet som krävs i högtemperaturmiljöer.

Hur kan korrekt installation och underhåll maximera packningslivslängden i högtemperaturtjänster?

Även den bäst designade tandade packningen kan gå sönder i förtid om den inte installeras och underhålls på rätt sätt. Högtemperaturapplikationer medför unika utmaningar för packningsinstallation: termisk expansion måste beaktas, bultmoment måste kontrolleras exakt för att undvika över- eller underkompression, och packningen och flänsarna måste vara fria från föroreningar som kan orsaka oxidation eller kemiska angrepp vid förhöjda temperaturer. På Ningbo Kaxite Sealing Materials Co., Ltd. har vi utvecklat en omfattande installations- och underhållsguide baserad på årtionden av fälterfarenhet. Att följa dessa riktlinjer kan förlänga livslängden för sågtandade packningar med 50-100 procent, vilket avsevärt minskar kostnaderna för anläggningens underhåll och oplanerade avstängningar.

Viktiga installations- och underhållspraxis för tandade packningar i högtemperaturtjänster:

• Förberedelse av flänsytan:Före installation, se till att flänsytorna är rena, plana och fria från repor, gropar eller gammalt packningsmaterial. Använd ett lösningsmedel och en mjuk trasa för att ta bort olja, fett och smuts. För tandade packningar rekommenderas en ytråhet på 3,2 till 6,3 mikrometer Ra för att ge tillräckligt grepp för tandningarna.
• Korrekt bultmoment:Applicera det rekommenderade bultmomentet jämnt med en kalibrerad momentnyckel. Övervridning kan krossa tandningarna, medan undervridning inte kommer att uppnå den erforderliga tätningsspänningen. Vi tillhandahåller specifika momenttabeller för varje packningsstorlek och materialkombination. I applikationer med hög temperatur rekommenderar vi ett nytt vridmoment efter att systemet har nått driftstemperatur, eftersom bultavslappning ofta inträffar på grund av termisk expansion.
• Överväganden om termisk cykling:Undvik snabba temperaturförändringar under uppstart och avstängning som kan orsaka differentiell expansion mellan flänsen och packningen. För applikationer med frekventa termiska cykler, överväg att använda ett fjäderbelastat bultsystem för att upprätthålla konstant bultbelastning.
• Inspektion och övervakning:Inspektera regelbundet packningsområdet för tecken på läckage (som fläckar eller avlagringar) och övervaka flänsens yttemperatur för hotspots som kan indikera lokalt läckage. Vi rekommenderar att du använder ultraljud eller akustisk emissionsövervakning för kritiska högtemperaturtjänster.

En fallstudie från ett kraftverk i Europa illustrerar effekten av korrekt installation. Anläggningen hade ofta misslyckats med tandade packningar på en överhettad ångledning (550°C, 120 bar). En analys visade att felen berodde på ojämnt bultmoment och felaktig förbehandling av flänsytan. Efter att ha implementerat våra installationsriktlinjer – inklusive ytrengöring, kalibrerade vridmomentverktyg och en eftervärmningsprocedur – ökade packningens livslängd från i genomsnitt 8 månader till över 4 år. Anläggningschefen rapporterade att kostnaden för installationsprogrammet var mindre än kostnaden för en oplanerad avstängning, vilket framhävde avkastningen på investeringen i korrekt installationspraxis.

Vår fabrik erbjuder utbildning på plats och installationsövervakning för kritiska projekt. Vi tillhandahåller också en återmomentberäknare som tar hänsyn till de specifika termiska expansionskoefficienterna för fläns- och packningsmaterial, för att bestämma det optimala återmomentintervallet. Dessutom rekommenderar vi att förvara sågtandade packningar i en ren, torr miljö, borta från korrosiva atmosfärer, och att använda dem inom sin hållbarhetstid (vanligtvis 2 år för grafitbelagda packningar). Genom att följa dessa bästa praxis kan anläggningsoperatörer maximera prestandan och livslängden för sina tandade packningar i högtemperaturtjänster.

Vanliga frågor (FAQ)

Fråga 1: Kan metalltandade packningar återanvändas efter att ha utsatts för höga temperaturer?

Svar: I allmänhet rekommenderar vi inte att du återanvänder tandade packningar efter att de har varit i drift, särskilt vid höga temperaturer. Ytmaterialet (grafit eller glimmer) genomgår plastisk deformation under initial kompression, som inte kan återvinnas helt. Återanvändning av packningen kan leda till otillräcklig tätningsspänning och ökad läckagerisk. I vissa applikationer med lågt tryck och låga temperaturer kan dock en visuell inspektion tillåta återanvändning om beklädnadsmaterialet inte visar några skador. För högtemperaturtjänster rekommenderar vi alltid att du använder en ny tandad packning för att säkerställa tillförlitlig tätning. Vår fabrik tillhandahåller rekonditioneringstjänster för metallkärnpackningar där beklädnadsmaterialet kan bytas ut, men kärnan måste inspekteras för skevhet eller korrosion.

Fråga 2: Vilken är den maximala driftstemperaturen för en metalltandad packning med grafitbeklädnad?

Svar: Den maximala kontinuerliga drifttemperaturen för en tandad packning med expanderad grafityta beror på miljön. I en oxiderande atmosfär (luft) är den maximala temperaturen vanligtvis 550°C, eftersom grafit kommer att börja oxidera vid högre temperaturer. I en inert eller reducerande atmosfär kan grafit användas upp till 850°C. För temperaturer över 550°C under oxiderande förhållanden rekommenderar vi att du använder en glimmerbeklädnad eller en metall-till-metall-tätning (utan yta) för våra tandade packningar. Vår fabrik tillhandahåller detaljerade temperaturdiagram för varje ytmaterial för att hjälpa dig välja rätt alternativ för din specifika miljö.

Fråga 3: Hur jämför metalltandade packningar med spirallindade packningar för högtemperaturapplikationer?

Svar: Både tandade packningar och spirallindade packningar är utmärkta för högtemperaturapplikationer, men de har olika egenskaper. Tandade packningar ger en tätare tätning vid högre temperaturer och är mindre benägna att lindningen lossnar under termisk cykling. De har också ett högre motstånd mot utblåsning och är lättare att installera på ojämna flänsar. Spirallindade packningar, å andra sidan, är mer flexibla och kan ta emot större flänsförskjutningar. Vår fabrik vid Ningbo Kaxite Sealing Materials Co., Ltd. rekommenderar tandade packningar för kritiska, högtemperatur-, högtryckstjänster där tillförlitlighet är av största vikt, och spirallindade packningar för mindre krävande applikationer där flänsskador är ett problem.

Fråga 4: Kan metalltandade packningar användas i vakuumtjänster vid höga temperaturer?

Svar: Ja, tandade packningar är lämpliga för vakuumtjänster vid höga temperaturer, förutsatt att beklädnadsmaterialet är stabilt under vakuumförhållanden (t.ex. grafit eller glimmer). Metallkärnan ger den nödvändiga strukturella integriteten för att motstå det yttre atmosfärstrycket, medan tandningarna säkerställer en läckagetät tätning även vid låga inre tryck. För vakuumapplikationer rekommenderar vi en fin tanddelning (1,0 mm) och en grafitbeklädnad av hög kvalitet med låga utgasningsegenskaper. Vår fabrik har levererat tandade packningar för högtemperaturvakuumugnar som arbetar vid 800°C och 10^-5 mbar, med utmärkta resultat.

Fråga 5: Vilka certifieringar har Ningbo Kaxite Sealing Materials Co., Ltd. för sina metalltandade packningar?

Svar: Våra tandade packningar är tillverkade enligt ISO 9001:2015 (Quality Management) och ISO 14001:2015 (Environmental Management). Vi innehar även TA-Luft (VDI 2440) certifiering för lågemissionspackningar, och vi uppfyller kraven i ASME B16.20 och API 607 ​​för brandsäkerhet. Våra packningar är testade av oberoende tredjepartslaboratorier för överensstämmelse med ASTM-standarder, inklusive ASTM F112 för läckage och ASTM F36 för kompressibilitet. Vi tillhandahåller en komplett uppsättning testcertifikat och materialspårbarhet med varje försändelse, vilket säkerställer full överensstämmelse med de strängaste internationella standarderna.

Slutsats: Metalltandade packningar – det optimala valet för tätning vid hög temperatur

Lämpligheten hos metalltandade packningar för högtemperaturmiljöer underbyggs av deras robusta materialval, geniala tandade geometri och beprövade prestanda under termisk cykling. Metallkärnan ger den nödvändiga styrkan och termisk stabilitet, ytmaterialen (grafit eller glimmer) ger formbarhet och kemisk beständighet, och tandningarna skapar flera tätningslinjer med hög spänning som bibehåller integriteten trots flänsrörelse och bultavslappning. På Ningbo Kaxite Sealing Materials Co., Ltd., har vår fabrik förfinat tillverkningen av sågtandade packningar under två decennier, och erbjuder ett brett utbud av material och konfigurationer för att möta kraven från de mest stränga högtemperaturapplikationerna. Vårt engagemang för kvalitet, innovation och kundsupport säkerställer att våra packningar ger tillförlitlig, långvarig tätning i raffinaderier, kraftverk och kemiska processanläggningar över hela världen.

Står du inför en utmanande högtemperaturförsegling?Kontakta Ningbo Kaxite Sealing Materials Co., Ltd. idagför en omfattande packningskonsultation. Ange din driftstemperatur, tryck, medium och flänsdetaljer, så kommer vårt ingenjörsteam att rekommendera det optimala tandade packningsmaterialet och designen. Vi erbjuder gratis prover för testning, konkurrenskraftiga priser och snabb leverans till vilken plats som helst.Begär ditt gratis tandade packningsprov och tekniska datapaket nu från Ningbo Kaxite Sealing Materials Co., Ltd. och säkerställ ditt högtemperatursystems säkerhet och tillförlitlighet.
